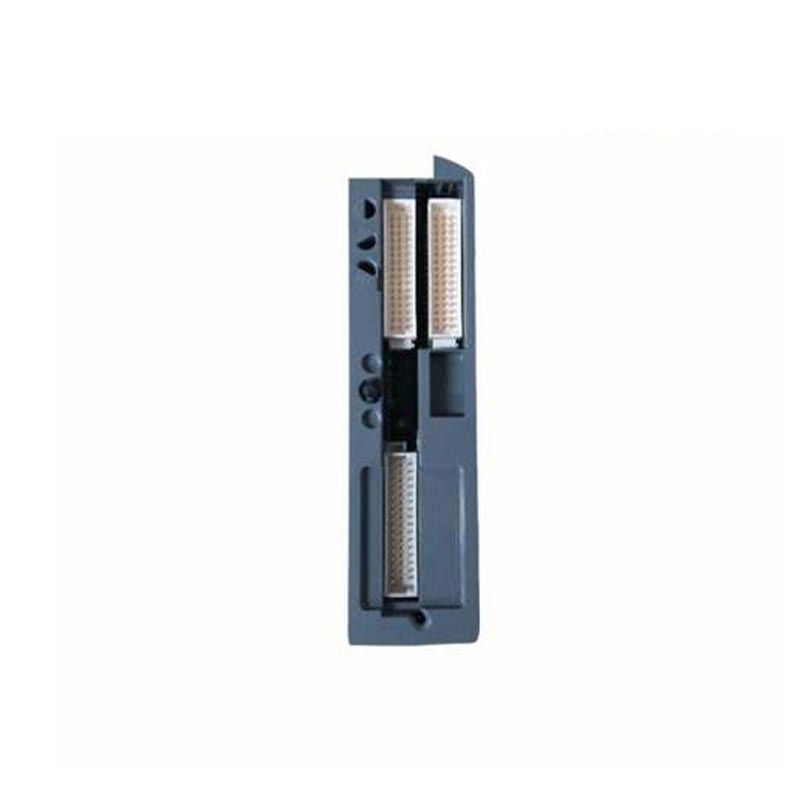

ICS Triplex T9432

A Yueyang Tongtu ICS Triplex T9432 terepi érzékelő csomópontként működik a Trusted® vagy az AADvance biztonsági rendszer architektúrán belül. A mérést végző terepi távadók analóg jeleit veszi, és digitális értékekké alakítja át a biztonsági vezérlő számára.

Feladata annak biztosítása, hogy a biztonsági vezérlő pontos, időszerű és hitelesített analóg adatokat kapjon a terepen, és megakadályozza, hogy a bemeneti szakaszban fellépő hiba vagy pontatlanság veszélyeztethesse a teljes biztonsági hurkot.

Mire jó az ICS Triplex T9432?

Az ICS Triplex T9432 egy 16 csatornás izolált analóg bemeneti modul, amelyet a Trusted® és az AADvance SIS platformokhoz terveztek. Mind a 16 csatorna egymástól függetlenül el van szigetelve a többitől és a rendszer hátlapjától.

1. Támogatott jeltípusok:

 Áram: 4–20 mA (alapértelmezett), 0–20 mA

 Feszültség: 0–10 V, 1–5 V, ±5 V, ±10 V

 RTD: Pt100, Pt1000

 Hőelem: J, K, T, E, R, S, B

2. Felbontás és pontosság: 16 bites felbontás ±0,05% és ±0,1% közötti teljes körű pontossággal.

3. Mintavételi és frissítési frekvencia: A modul 6 ms-os frissítési időközt kínál szűrő nélküli módban, 100 kHz maximális mintavételi frekvenciával. A TMR konfigurációban a pásztázási idő körülbelül 2,656 ms.

4. Leválasztás: Csatorna-csatorna és csatorna-hátlap leválasztás ±1,5 kVDC-n 1 percig bírja.

5. HART-kommunikáció: A modul támogatja a HART-átvitelt, lehetővé téve a diagnosztikai adatok lekérését az intelligens terepi eszközökről az analóg mérés megszakítása nélkül.

Termékjellemzők

TMR hibatűrés

A modul három független feldolgozási szeletet tartalmaz. Ha az egyik szelet meghibásodik, a másik kettő tovább működik, és a modul fenntartja a teljes funkcionalitást.

Univerzális bemeneti képesség

A jeltípusok szoftveresen konfigurálhatók a Trusted Toolset konfigurációs szoftveren keresztül. A különböző terepi eszközök hardver változtatások nélkül is elhelyezhetők, így csökken a több modultípus szükségessége a készletben.

Üzem közben cserélhető

Az ICS Triplex T9432 támogatja az online cserét a rendszer leállítása nélkül. Vegye figyelembe, hogy a nyílást az eltávolítás előtt szoftveren keresztül karbantartási módba kell helyezni, hogy elkerülje a téves riasztásokat.

Átfogó fedélzeti diagnosztika

A modul folyamatosan figyeli a tápegység integritását, a jelminőséget és a belső áramköröket. Érzékeli a szakadt áramköröket, rövidzárlatokat, túlfeszültséget, hatótávolság alatti és hatótávolságon túli állapotokat minden csatornán. Az előlapi LED-ek vizuálisan jelzik a modul és az egyes csatornák állapotát. Egy független hardverfigyelő automatikusan biztonságos leállítást kezdeményez, ha kritikus hibát észlel.

Hogyan válasszunk?

Az ICS Triplex T9432 beszerzésekor vegye figyelembe a következő tényezőket:

Rendszerplatform kompatibilitás

Győződjön meg arról, hogy a modul az Ön rendszeréhez készült. A modul Trusted® és AADvance platformokhoz készült. Előfordulhat, hogy nem kompatibilis más ICS Triplex termékcsaláddal.

A csatornaszám követelményei

A modul 16 elkülönített csatornát biztosít. Ha az alkalmazás kevesebb csatornát igényel, a T9431 (8 csatornás változat) költséghatékonyabb alternatíva lehet.

Lezáró összeállítás

A modulhoz egy kompatibilis lezárószerelvény szükséges: T9831, T9832 vagy T9833. Győződjön meg arról, hogy a lezáró szerelvény megfelel a helyszíni huzalozási konfigurációnak és a biztonsági integritás követelményeinek.

Jel típusa

A modul támogatja az áram-, feszültség-, RTD- és hőelem-bemeneteket. Győződjön meg arról, hogy a modul támogatja a terepi eszközökben használt jeltípusokat. Hőelem bemenetek esetén ellenőrizze, hogy a modulváltozat támogatja-e a kívánt hőelem típust (J, K, T, E, R, S vagy B).

HART követelmény

Ha a terepi eszközei HART-kompatibilisek, és távoli diagnosztikára és eszközkezelési adatokra van szüksége, ellenőrizze, hogy a HART átjelentkezési funkció engedélyezve van-e a rendszerkonfigurációban.

Műszaki előírások

Alkalmazási iparágak

Az ICS Triplex T9432-t azokban az iparágakban alkalmazzák, ahol nagy integritású analóg jelgyűjtésre van szükség a SIL 3 megfelelőségnek megfelelően:

Olaj és gáz

Vészleállító rendszerek, kútfej nyomás és hőmérséklet monitorozás, csővezeték áramlás- és szintmérés, földgáz feldolgozó létesítmények.

Vegyi és petrolkémiai

Reaktorhőmérséklet- és nyomásszabályozás, tűz- és gázérzékelő rendszerek, desztillációs oszlop vezérlések, katalitikus krakkoló egység felügyelete.

Áramtermelés

Kazánhőmérséklet és nyomás figyelés, turbina vibráció és csapágyhőmérséklet mérés, égővezérlő rendszerek (BMS).

Kohászat és acél

Nagyolvasztó nagyfrekvenciás TMR-kapcsolt szelepvezérlés.

Víz és szennyvíz

Kritikus folyamatparaméterek monitorozása települési és ipari tisztító létesítményekben.

A modul széles működési hőmérsékleti tartománya (–40°C és +70°C) támogatja a kültéri telepítéseket, a fűtetlen óvóhelyeket és a szélsőséges éghajlati viszonyokat, amelyek gyakoriak az olaj- és gázolaj- és a távoli áramtermelő telephelyeken.

Gyakori kérdések és válaszok

K: Az ICS Triplex T9432 még mindig gyártás alatt áll?

V: Nem. Emerson leállította ezt a modellt. A tesztelt többletkészlet azonban továbbra is elérhető szakosodott beszállítókon keresztül, beleértve a Yueyang Tongtu-t is. Megrendelés előtt ellenőrizze a rendelkezésre állást és az állapotot (új eredeti vs. tesztelt használt).

K: Mi a különbség a T9432 és a T9431 között?

V: A T9432 16 izolált analóg bemeneti csatornát kínál. A T9431 8 csatornát kínál, és alacsonyabb csatornaszámot igénylő alkalmazásokhoz alkalmas.

K: Milyen lezáró szerelvények kompatibilisek a T9432-vel?

V: A modul kompatibilis a T9831, T9832 és T9833 végberendezésekkel. A T9832 kettős moduláris redundancia lezárást, míg a T9833 három moduláris redundancia lezárást biztosít a magasabb biztonsági integritási szint érdekében.

K: Kicserélhető ez a modul a rendszer működése közben?

V: Igen, a modul támogatja az üzem közbeni cserét. A nyílást azonban eltávolítás előtt karbantartási módba kell helyezni a konfigurációs szoftveren keresztül, hogy elkerülje a téves riasztások kiváltását.

K: Milyen diagnosztikai funkciókat biztosít a modul?

V: A modul átfogó öndiagnosztikát kínál, beleértve a tápellátás felügyeletét, a jel integritásának ellenőrzését, a szakadás/zárlat észlelését, a hatótávolságon kívüli észlelést és a független hardverfigyelő funkciót, amely kritikus hibák esetén automatikusan leállítja. Az előlapi LED-ek vizuális állapotjelzést adnak.

K: Támogatja a modul a HART kommunikációt?

V: Igen. A modul támogatja a HART áthaladását, lehetővé téve a diagnosztikai adatok lekérését az intelligens terepi eszközökről. A HART adatok felhasználhatók az eszköz állapotának figyelésére és a tápmodul diagnosztikájára.

K: Mi az ajánlott kalibrálási intervallum?

V: A SIL 3 megfelelőséghez évente teljes körű pontossági ellenőrzést javasolunk. A kalibrációs feljegyzéseket meg kell őrizni a biztonsági auditokhoz.
