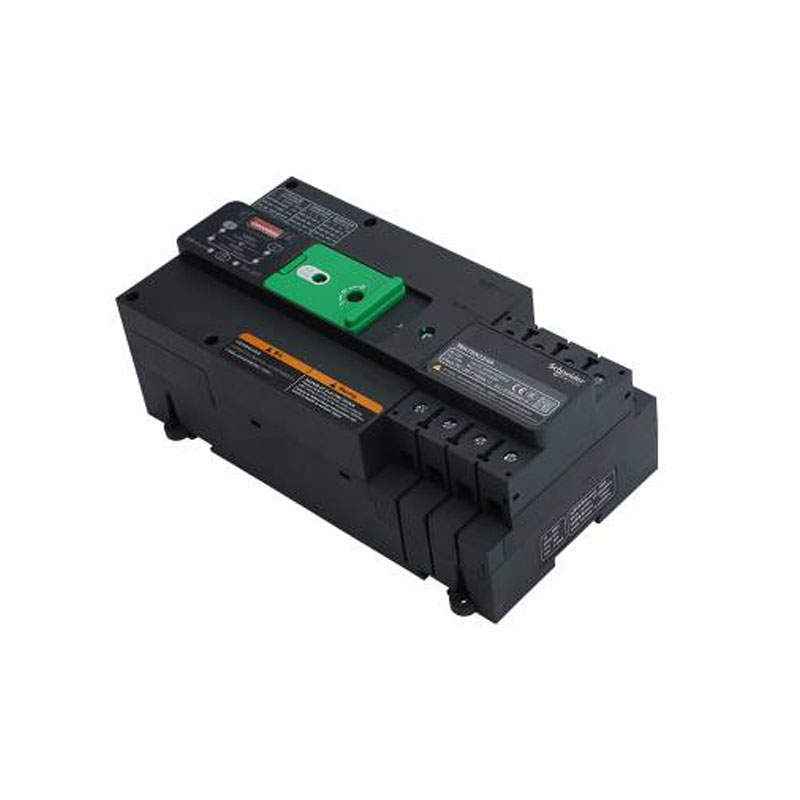

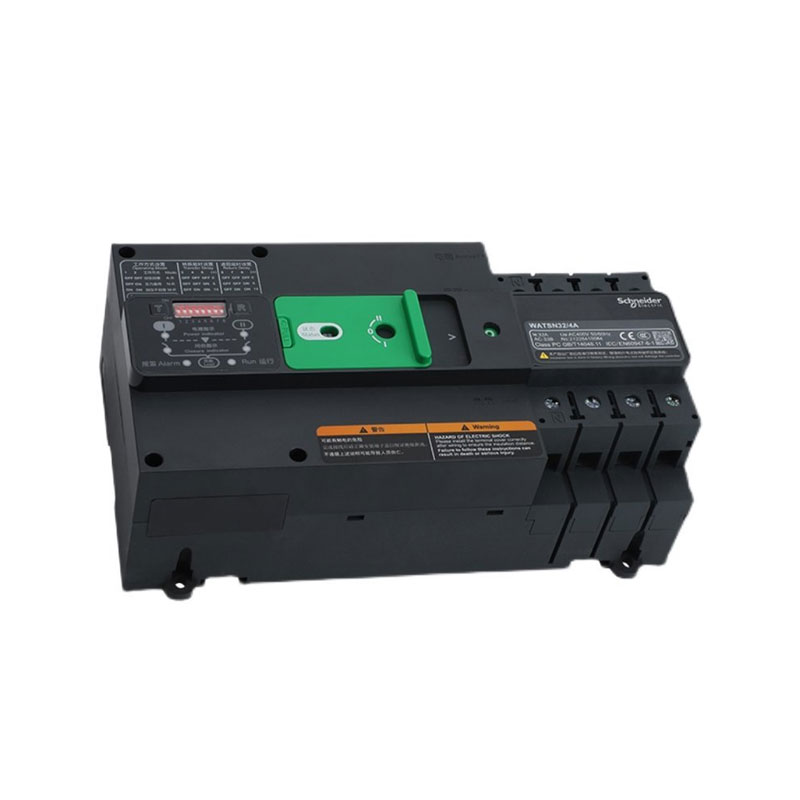

A Yueyang Tongtu a Schneider WATSN-160/125b/4A ATS-t szállítja az ipari karbantartáshoz, elektromos cseréhez és áramelosztási projektekhez, amelyekben ellenőrzött Schneider alkatrészekre van szükség. Az egységet úgy tervezték, hogy kezelje a terhelés átvitelét két független tápegység között a forrásállapotok figyelésével és a csatlakoztatott terhelés átkapcsolásával rendellenes feszültség, fázisvesztés vagy áramkimaradás esetén.
Műszaki specifikációk Mátrix
| Paraméter / Szolgáltatás | Műszaki előírás |
| Modell megnevezése | Schneider WATSN-160/125b/4A |
| Termék típusa | Kettős teljesítményű automatikus átviteli kapcsoló (ATS) |
| Képkocka jelenlegi besorolása (Inm) | 160A |
| Névleges üzemi áram (Ie) | 125A |
| A lengyelek száma | 4 pólusú (4P - Switched Neutral) |
| Vezérlőfeszültség (US) | 220V AC (50/60Hz) |
| Üzemmódok | Önbedobó/ön-helyreállító, kölcsönös készenlét, kézi felülírás |
| Reteszelő védelem | Integrált mechanikus és elektromos kettős reteszelés |
| Mechanikai élettartam | ≥8,000 operations |
| System Interface | Beépített távoli PLC vezérlő és állapotfigyelő terminálok |
A Schneider WATSN-160/125b/4A 4 pólusú kapcsolási kialakítást használ, amely leválasztja és továbbítja:
· L1 fázis
· L2 phase
· L3 fázis
· Semleges vezető
Ezt a konfigurációt általában háromfázisú, négyvezetékes rendszerekben alkalmazzák, ahol nulla kapcsolás szükséges a független tápegységek közötti szétválasztás fenntartásához.
Az ATS támogatja az automatikus váltást a fő és a készenléti áramforrás között, miközben kézi működtetést is biztosít az üzembe helyezési, ellenőrzési és karbantartási eljárásokhoz.
A kézi működtető mechanizmus lehetővé teszi a technikusok számára a szükséges kapcsolási helyzet kiválasztását a szervizműveletek során.
Az integrált reteszelő szerkezet megakadályozza, hogy mindkét áramforrás egyidejűleg zárjon.
A mechanikus reteszelés fizikai megelőzést biztosít, míg az elektromos reteszelés a vezérlőáramkörrel együttműködve csökkenti a helytelen kapcsolási műveletek lehetőségét.
Ez a kialakítás segít megvédeni a későbbi berendezéseket a nem szándékos kétforrású csatlakozás okozta fázisok közötti rövidzárlati kockázatoktól.
Az ATS egy dedikált teljesítményérintkező-rendszert használ, amelyet névleges feltételek melletti ismételt kapcsolási műveletekre terveztek.
Az érintkezőszerkezetet úgy tervezték, hogy normál működés közben is stabil elektromos kapcsolatot tartson fenn, miközben csökkenti az érintkezők kopását az ismételt átviteli ciklusok során.
A WATSN sorozat kiegészítő csatlakozási interfészeket biztosít az állapot visszajelzéséhez és a vezérlés integrációjához.
Használható:
● PLC vezérlőrendszerek
● Épületfelügyeleti rendszerek (BMS)
● Elektromos megfigyelőrendszerek
távoli állapotfigyelő és energiagazdálkodási alkalmazásokhoz.
Yueyang Tongtu ellenőrzi a termékazonosító információkat, beleértve:
1. Modell megnevezése
2. Névtábla információ
3. Terminál konfigurációja
4. Fizikai állapot
szállítás előtt.
Minden egység nemzetközi szállításra alkalmas védőcsomagolással van felkészítve, hogy csökkentse a kezelés és a szállítás során bekövetkező sérülések kockázatát.
A beszerzési és karbantartási projektekhez a Yueyang Tongtu a következőket tudja biztosítani:
● Termékárajánlatok
● Műszaki adatok
● Termékfotók
● Csomagolási információk
● Beszerzési segítség
V: A „160” a keret névleges értékét jelöli (), a „125b” a névleges üzemi megszakítóáramot, a „4” egy 4 pólusú konfigurációt (3 fázis leválasztása + nulla), az „A” pedig az automatikus átviteli funkcióhoz szükséges vezérlő típusát.
V: Igen. Az egység tartalmaz egy kézi fogantyú funkciót, amely lehetővé teszi a karbantartó csapatok számára, hogy manuálisan váltsanak a Power I és Power II között, vagy a kapcsolót kettős KI (semleges nulla) helyzetbe kényszerítsék a rendszer leválasztása érdekében.
V: A WATSN sorozat integrált vezérlőegységet tartalmaz. A bejövő tápvezetékek csatlakoztatása (mintavétel) lehetővé teszi az automatikus észlelést és kapcsolást külső vezérlőmodulok használata nélkül.
