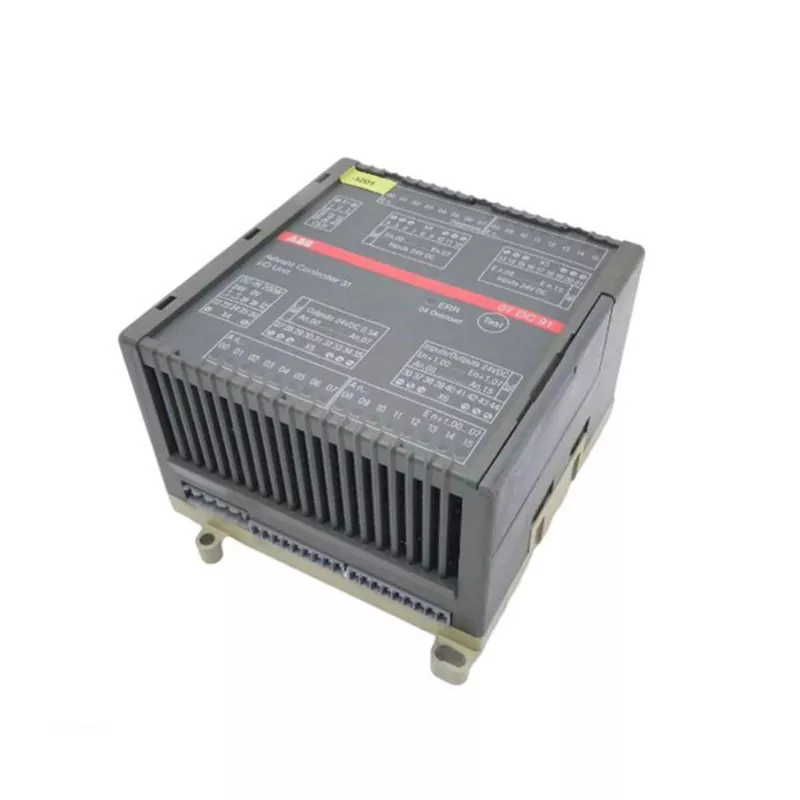

A folyamatos feldolgozó üzemben egyetlen ABB PLC vezérli a teljes gyártósort. Szenzorok százait olvassa be, összetett vezérlési logikát hajt végre, és több tucat működtetőelemet vezérel. A PLC távoli I/O modulok, meghajtók és HMI hálózatához csatlakozik. Ha a hálózat meghibásodik, a PLC elveszíti láthatóságát és a folyamat irányítását. The line stops. Egy beszerzési mérnök vagy egy üzemvezető számára nem az a kérdés, hogy meghibásodik-e a hálózat; kérdés, hogy mikor. A kábelek megsérülnek, a kapcsolók meghibásodnak, a csatlakozók meglazulnak. A hálózati redundancia az a mérnöki stratégia, amely megakadályozza, hogy ezek a hibák leállást okozzanak. Egy második, független útvonalat biztosít az adatok továbbításához. Ha az egyik út meghiúsul, a másik automatikusan átveszi az irányítást, és aABB PLCmegszakítás nélkül működik tovább.
Ennek az útmutatónak az a célja, hogy segítsen a beszerzési mérnököknek, rendszerintegrátoroknak és üzemvezetőknek megérteni, hogy a hálózati redundancia hogyan akadályozza meg az ABB PLC leállási eseményeit, és hogyan határozzák meg a megfelelő redundanciamegoldást az alkalmazásukhoz. Kitérünk a hálózati redundancia különböző típusaira, az ezeket lehetővé tévő protokollokra, a keresendő legfontosabb specifikációkra és a szállító értékelésének kritériumaira. Részletes termékleírásokat is biztosítunk a Yueyang Tongtu E-commerce Co., Ltd.-nél lévő gyárunkból. Akár új ABB PLC-rendszert tervez, akár egy meglévőt frissít, ez az útmutató megadja azt a műszaki alapot, amelyre szüksége van a magabiztos vásárlási döntés meghozatalához.
A hálózati redundancia egy olyan hálózat tervezésének gyakorlata, amely több útvonalat tartalmaz az adatoknak az eszközök közötti továbbítására. Ha az egyik elérési út meghiúsul, az adatok automatikusan átirányításra kerülnek egy másik útvonalon. Az ABB PLC rendszereknél a redundancia több szinten is alkalmazható: a hálózati infrastruktúra (kábelek, kapcsolók), maga a PLC (redundáns CPU), a tápegység és az I/O. A cél az egyetlen hibapont kiküszöbölése. Egyetlen hibapont minden olyan alkatrész, amelynek meghibásodása az egész rendszer leállását okozza. Egy nem redundáns hálózatban egyetlen kábelszakadás vagy meghibásodott kapcsoló a teljes ABB PLC rendszert tönkreteheti. Redundáns hálózatban a rendszer észleli az egyik összetevő meghibásodását, és a rendszer a tartalék útvonalon működik tovább. Az alábbi táblázat összefoglalja a redundancia szintjeit és azok hatását a leállások megelőzésére.
| Redundancia szintje | Mi a duplikált | Hiba címzett | Az ABB PLC állásidőre gyakorolt hatása |
| Médiaredundancia | Kábelek és kapcsolók | Kábelszakadás, kapcsolóhiba | Megakadályozza a hálózat elvesztését |
| PLC redundancia | CPU és tápegység | CPU hiba, áramszünet | Megakadályozza a vezérlő elvesztését |
| I/O redundancia | I/O modulok és vezetékek | Modulhiba, huzalozási hiba | Megakadályozza az I/O veszteséget |
| Teljesítmény redundancia | Tápegységek és tápok | Áramellátás meghibásodása | Megakadályozza az áramveszteséget |
atYueyang Tongtu E-commerce Co., Ltd., gyárunk szállítja az ABB PLC rendszereket és a redundanciát támogató hálózati komponenseket. Megértjük, hogy a redundancia nem luxus; kritikus alkalmazásoknál követelmény. Technikai csapatunk segíthet olyan redundáns hálózati architektúra megtervezésében, amely megfelel az Ön rendelkezésre állási követelményeinek és költségvetésének.
Számos hálózati topológia használható az ABB PLC rendszerek redundanciájának biztosítására. A topológia kiválasztása a hálózat méretétől, a szükséges helyreállítási időtől és a költségektől függ. A leggyakoribb redundáns topológiák a gyűrű topológia, a kétcsillagos topológia és a háló topológia. Gyűrűs topológiában az eszközök zárt hurokban csatlakoznak. Ha a gyűrűben egy kábel megszakad, az adatok a gyűrű másik irányában továbbhaladva minden eszközhöz eljuthatnak. A gyűrű topológia egyszerű és költséghatékony. A kétcsillagos topológiában minden eszköz két külön kapcsolóhoz csatlakozik. Ha az egyik kapcsoló meghibásodik, az eszköz továbbra is tud kommunikálni a másik kapcsolón keresztül. A kétcsillagos topológia gyorsabb helyreállítást és magasabb rendelkezésre állást biztosít. A mesh topológiában minden eszköz több másik eszközhöz csatlakozik. Ez biztosítja a legmagasabb szintű redundanciát, de egyben a legbonyolultabb és legdrágább is. Az alábbi táblázat összehasonlítja ezeket a topológiákat.
| Topológia | Redundancia szintje | Helyreállítási idő | Költség | Tipikus alkalmazás |
| Gyűrű | Médiaredundancia | 200 ms - 500 ms | Alacsony | Kis és közepes hálózatok |
| Dual-Star | Kapcsoló és média redundancia | < 100 ms | Közepes | Közepes és nagy hálózatok |
| Háló | Teljes útvonal redundancia | < 50 ms | Magas | Kritikus, nagy hálózatok |
Üzemünkben ezekhez a topológiákhoz szállítjuk az alkatrészeket, beleértve a menedzselt kapcsolókat, a redundáns tápegységeket és a médiakonvertereket. Ügyfeleinkkel együttműködve kiválasztjuk azt a topológiát, amely a legjobban megfelel a rendelkezésre állási követelményeiknek és a költségvetésüknek. Mérnöki csapatunk hálózati tervezési és konfigurációs támogatást tud nyújtani.
Az ABB PLC hálózatban a redundanciát speciális protokollok teszik lehetővé, amelyek kezelik a hibák észlelését és az adatok átirányítását. A leggyakoribb protokollok az RSTP (Rapid Spanning Tree Protocol), az MRP (Media Redundancy Protocol) és a PRP (Parallel Redundancy Protocol). Az RSTP egy szabványos Ethernet-protokoll, amely megakadályozza a hurkokat, és gyors helyreállítást biztosít a kapcsolati hibák után. Az MRP egy kifejezetten gyűrűs topológiákhoz tervezett protokoll. 200-500 ms helyreállítási időt biztosít. A PRP egy olyan protokoll, amely duplikált adatokat küld két független hálózaton keresztül. Zökkenőmentes redundanciát biztosít nulla helyreállítási idővel. A protokoll kiválasztása a szükséges helyreállítási időtől és a topológiától függ. Az alábbi táblázat összefoglalja ezeket a protokollokat.
| Jegyzőkönyv | Standard | Helyreállítási idő | Topológia | Tipikus alkalmazás |
| RSTP | IEEE 802.1w | < 1 másodperc | Bármilyen | Általános ipari hálózatok |
| MRP | IEC 62439-2 | 200-500 ms | Gyűrű | ABB PLC gyűrűs hálózatok |
| PRP | IEC 62439-3 | Nulla (zökkenőmentes) | Kétcsillagos | Kritikus, magas rendelkezésre állású alkalmazások |
A Yueyang Tongtu E-commerce Co., Ltd.-nél olyan ABB PLC rendszereket és hálózati összetevőket szállítunk, amelyek támogatják az RSTP-t, az MRP-t és a PRP-t. Technikai csapatunk segíthet kiválasztani a megfelelő protokollt az alkalmazáshoz, és beállítani a hálózatot az optimális teljesítmény érdekében. Képzést és támogatást is biztosítunk, hogy segítsünk csapatának fenntartani a redundáns hálózatot.
Az ABB PLC rendszer hálózati redundáns komponenseinek vásárlásakor a vásárlóknak több kulcsfontosságú specifikációt is figyelembe kell venniük. Ide tartozik a helyreállítási idő, a portok száma, a felügyelt szolgáltatások, az üzemi hőmérséklet-tartomány és a tanúsítványok. A helyreállítási idő a redundancia legfontosabb specifikációja. Meghatározza, hogy a hálózat milyen gyorsan áll helyre egy hiba után. Kritikus alkalmazások esetén 100 ms-nál rövidebb helyreállítási idő javasolt. A portok száma határozza meg, hogy hány eszköz csatlakoztatható. A felügyelt szolgáltatások, például a VLAN-támogatás, az SNMP-figyelés és a porttükrözés határozzák meg a vezérlés és a láthatóság szintjét. Az üzemi hőmérséklet-tartomány határozza meg, hogy a kapcsoló használható-e zord környezetben. Az UL, CE és IEC 61850 tanúsítványok határozzák meg, hogy a kapcsoló megfelel-e az ipari szabványoknak. Az alábbi táblázat összefoglalja ezeket a specifikációkat.
| Specifikáció | Tipikus tartomány | Fontosság az ABB PLC redundanciája szempontjából |
| Helyreállítási idő | < 50 ms - < 1 s | Meghatározza az állásidő megelőzését |
| Portok száma | 8-24 | Meghatározza az eszköz csatlakoztatását |
| Felügyelt funkciók | VLAN, SNMP, QoS, porttükrözés | Lehetővé teszi a hálózat vezérlését és felügyeletét |
| Üzemi hőmérséklet | -40°C és +75°C között | Meghatározza a zord környezetekhez való alkalmasságot |
| Tanúsítványok | UL, CE, IEC 61850 | Biztosítja a szabványok betartását |
| Tápegység | Redundáns, 24 VDC | Megakadályozza az áramellátással összefüggő hibákat |
Üzemünkben olyan hálózati kapcsolókat és alkatrészeket szállítunk, amelyek megfelelnek ezeknek az előírásoknak. Segítünk kiválasztani a megfelelő kapcsolót az ABB PLC hálózatához, és konfigurációs támogatást nyújtunk. Célunk, hogy ügyfeleinknek teljes körű, megbízható redundancia-megoldást nyújtsunk.
Az ABB PLC-rendszerekhez tartozó hálózati redundancia-megoldások szállítójának értékelése ugyanolyan fontos, mint magának a terméknek az értékelése. A beszállító műszaki ismeretei, termékválasztéka és támogatási lehetőségei határozzák meg, hogy működő megoldást kap-e, és megkapja-e a szükséges támogatást. A beszállító értékelésének kulcsfontosságú kritériumai a műszaki szakértelem, a termékválaszték, a konfigurációs támogatás, a szállítási teljesítmény és az értékesítés utáni támogatás. A műszaki szakértelem magában foglalja az ABB PLC-rendszerek és hálózati protokollok ismeretét. A termékpaletta magában foglalja a kapcsolók, kábelek és tartozékok elérhetőségét. A konfigurációs támogatás magában foglalja a redundáns hálózat tervezésének és konfigurálásának lehetőségét. A szállítási teljesítmény magában foglalja az átfutási idők betartását. Az értékesítés utáni támogatás magában foglalja a műszaki támogatás és a pótalkatrészek elérhetőségét. Az alábbi táblázat összefoglalja ezeket a kritériumokat.
| Értékelési kritérium | Mit kell keresni | Miért számít |
| Műszaki szakértelem | ABB PLC és hálózati protokollok ismerete | Biztosítja a helyes megoldástervezést |
| Termékskála | Kapcsolók, kábelek, tartozékok | Komplett megoldást nyújt |
| Konfigurációs támogatás | Hálózattervezési és -konfigurációs szolgáltatások | Biztosítja a redundancia rendeltetésszerű működését |
| Szállítási teljesítmény | Pontos szállítási rekord | Az ütemterv szerint tartja a projektet |
| Értékesítés utáni támogatás | Műszaki támogatás, alkatrészek | Hosszú távú megbízhatóságot biztosít |
A Yueyang Tongtu E-commerce Co., Ltd.-nél rendelkezik a műszaki szakértelemmel, a termékválasztékkal és a támogatási lehetőségekkel ahhoz, hogy partnere lehessünk az ABB PLC hálózat redundanciájában. Üzemünk menedzselt kapcsolók, kábelek és tartozékok széles választékát kínálja. Technikai csapatunk megtervezheti és konfigurálhatja redundáns hálózatát. Értékesítés utáni támogatásunk pedig gondoskodik arról, hogy akkor kapjon segítséget, amikor szüksége van rá. Arra kérjük Önt, hogy értékeljen minket ezen kritériumok alapján.
Az alábbi táblázat az ABB PLC-rendszerekhez szállított hálózati redundancia-komponensek legfontosabb termékparamétereit tartalmazza. Ezeket az alkatrészeket ipari környezetre tervezték, és kompatibilisek az ABB PLC platformokkal. Üzemünk egyedi konfigurációkat is biztosít, hogy megfeleljen a konkrét projektkövetelményeknek.
| Paraméter | Specifikációs tartomány | Megjegyzések |
| Kapcsoló típusa | Kezelt, 2. réteg / 3. réteg | Redundanciához és VLAN-hoz |
| Portok száma | 8, 16, 24 | Réz és rost opciók |
| Redundancia protokollok | RSTP, MRP, PRP | Topológia alapján van kiválasztva |
| Helyreállítási idő | < 50 ms - < 1 s | Protokolltól és topológiától függ |
| Üzemi hőmérséklet | -40°C és +75°C között | Ipari minőségű |
| Tápegység | 24 VDC, redundáns | A teljesítmény redundanciához |
| Tanúsítványok | UL, CE, IEC 61850 | Szabványoknak való megfelelés |
| Felszerelés | DIN sín | Szabványos ipari szerelés |
Üzemünkben olyan hálózati redundancia-komponenseket szállítunk, amelyek megfelelnek ezeknek és még sok másnak. Testreszabhatjuk a konfigurációt az Ön konkrét ABB PLC hálózatának megfelelően. Mérnökcsapatunk segíthet a kiválasztási folyamatban, és részletes műszaki adatokat szolgáltat a projekthez.
1. kérdés: Mi a különbség az RSTP és az MRP között az ABB PLC hálózatoknál?
Válasz: Az RSTP (Rapid Spanning Tree Protocol) egy általános célú Ethernet-protokoll, amely bármilyen topológiában gyors helyreállítást biztosít a kapcsolati hibák után. Az MRP (Media Redundancy Protocol) egy kifejezetten gyűrűs topológiákhoz tervezett protokoll, 200-500 ms helyreállítási idővel. Az MRP-t gyakran használják az ABB PLC-hálózataiban, mert gyűrűkonfigurációra van optimalizálva. A választás a hálózati topológiától és a helyreállítási idő követelményeitől függ.
2. kérdés: Mennyibe kerül a hálózati redundancia egy ABB PLC rendszer esetében?
Válasz: A hálózati redundancia költsége a topológiától, az eszközök számától és a szükséges redundancia szintjétől függ. Egy egyszerű gyűrűtopológia MRP-vel 15-25%-kal növelheti a hálózati infrastruktúra költségeit. Egy kétcsillagos topológia PRP-vel 30-50%-ot adhat hozzá. A redundancia költsége azonban gyakran kicsi egyetlen leállási esemény költségéhez képest. Üzemünk egyedi igényei alapján árajánlatot tud adni.
3. kérdés: Hozzáadhatok redundanciát egy meglévő ABB PLC hálózathoz?
Válasz: Igen, sok esetben redundanciával bővítheti a meglévő ABB PLC hálózatot. Ez magában foglalhatja egy második kapcsoló hozzáadását, a hálózat újrakonfigurálását gyűrűs topológiára, vagy a redundanciaprotokollokat támogató felügyelt kapcsolókra való frissítést. A megvalósíthatóság a meglévő hálózati architektúrától és az ABB PLC-modelltől függ. Mérnöki csapatunk felméri hálózatát, és javasolja a legjobb megközelítést.
4. kérdés: Mi a különbség a médiaredundancia és a PLC redundancia között?
Válasz: A médiaredundancia megvédi a hálózati infrastruktúrát (kábeleket és kapcsolókat) a meghibásodástól. A PLC redundancia megvédi a vezérlőt (CPU és tápegység) a meghibásodástól. A médiaredundancia biztosítja, hogy az ABB PLC továbbra is kommunikáljon a távoli eszközökkel, ha egy kábel vagy kapcsoló meghibásodik. A PLC redundancia biztosítja, hogy a vezérlőprogram továbbra is fusson, ha az elsődleges CPU meghibásodik. Mindkettő fontos a rendelkezésre állás maximalizálásához.
5. kérdés: Hogyan tesztelhetek egy redundáns hálózatot, hogy biztosan működjön?
Válasz: A redundáns hálózat teszteléséhez a hibát szimulálnia kell az egyik redundáns útvonal leválasztásával (pl. kábel kihúzása vagy egy kapcsoló áramtalanítása), és ellenőriznie kell, hogy a hálózat továbbra is megszakítás nélkül működik-e. Azt is ellenőriznie kell, hogy a helyreállítási idő megfelel-e az Ön igényeinek. Rendszeres tesztelés és monitorozás javasolt a redundancia működőképességének biztosítására. Üzemünk tesztelési és üzembe helyezési támogatást tud nyújtani.
A hálózati redundancia kritikus stratégia az ABB PLC leállási eseményeinek megelőzésében. Azáltal, hogy több útvonalat biztosít az adatok továbbításához, a redundancia kiküszöböli az egyetlen hibapontot, és biztosítja, hogy a vezérlőrendszer akkor is működjön, ha egy alkatrész meghibásodik. A topológia és a protokoll megválasztása határozza meg a redundancia szintjét és a helyreállítási időt. A Yueyang Tongtu E-commerce Co., Ltd.-nél gyárunk rendelkezik azzal a szakértelemmel és termékválasztékkal, amely segít Önnek redundáns hálózat kialakításában és megvalósításában az ABB PLC rendszeréhez. Felügyelt kapcsolókat, kábeleket és tartozékokat szállítunk, amelyek támogatják az RSTP-t, az MRP-t és a PRP-t. Technikai csapatunk segítséget nyújt a hálózat tervezésében, konfigurációjában és tesztelésében. Célunk, hogy segítsük ügyfeleinket a legmagasabb szintű rendelkezésre állás és megbízhatóság elérésében.
Akár új ABB PLC-rendszert épít, akár egy meglévőt korszerűsít, kérjük, vegye fel velünk a kapcsolatot, hogy megbeszéljük a redundancia követelményeit. Termékválasztási segítséget, műszaki dokumentációt és értékesítés utáni támogatást tudunk nyújtani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett minket az ipari automatizálás területén világszerte.
Lépjen kapcsolatba a Yueyang Tongtu E-commerce Co., Ltd.-vel még mahogy megvitassuk az ABB PLC hálózat redundancia követelményeit, és megtudjuk, miként akadályozhatják meg megoldásaink az állásidőt.
