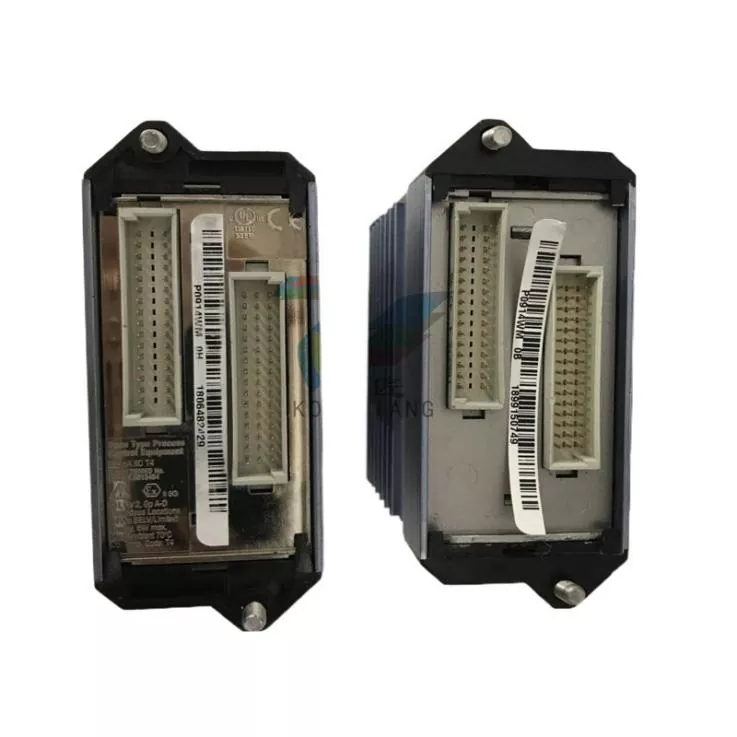

A Foxboro FBM241C P0914WM a diszkrét jelfigyelést és a kimeneti vezérlést egyetlen csatornával leválasztott I/O modulban egyesíti, így alkalmas a kompatibilis Foxboro I/A sorozatú vezérlőrendszerek karbantartására. Karbantartó csapatok, rendszerintegrátorok és ipari felhasználók számára praktikus csere- vagy pótalkatrészként szolgálhat a meglévő Foxboro telepítésekhez.
A Foxboro FBM241C P0914WM nyolc érintésérzékelő bemeneti csatornát biztosít. Mindegyik csatorna érzékeli a nyitott vagy zárt érintkező állapotot, és 24 VDC érintkező-nedvesítő áramkört használ.
A bemeneti jellemzők a következők:
Nyolc különálló kimeneti csatorna áll rendelkezésre a külső forrású terhelések kapcsolására.
A kimeneti specifikáció a következőket tartalmazza:
A tényleges terhelést és a lezárási elrendezést a telepítés előtt össze kell hasonlítani a rendszer konfigurációjával.
Az I/O csatornák elektromosan el vannak választva egymástól és a földeléstől. Ez a konfiguráció segít szétválasztani a terepi áramköröket, és csökkentheti a csatlakoztatott terepi eszközök közötti elektromos különbségek hatását.
A leválasztási jellemzők a modul tervezésének részét képezik, és figyelembe kell venni a meglévő vezérlőrendszerbe való integrálásakor.
A modul támogatja a 0, 4, 8, 16 vagy 32 ms-os konfigurálható szűrési vagy visszafordulási időket.
Ez lehetővé teszi a bemeneti válasz konfigurálását a csatlakoztatott térérintkezők jellemzői szerint, és segít elkerülni a nem kívánt jelváltozásokat, amelyeket az érintkezők visszapattanása vagy a rövid ideig tartó zavarok okoznak.
A Foxboro FBM241C P0914WM a vezérlőrendszer és a csatlakoztatott különálló terepi eszközök között működik.
A bemeneti oldalon a terepi érintkezők nyitott vagy zárt állapotokat biztosítanak, amelyeket a modul érintésérzékelő áramkörei észlelnek. Ezeket az állapotokat a vezérlőrendszer diszkrét bemeneti jeleiként dolgozza fel.
A kimeneti oldalon a modul diszkrét vezérlési parancsokat kap, és a megfelelő kimeneti csatornán keresztül külső táplálású elektromos terhelést kapcsol át.
Ez az elrendezés lehetővé teszi a modul számára, hogy ugyanazon az I/O egységen belül kezelje a terepi jel figyelését és a diszkrét kimeneti vezérlést.
| Tétel | Specifikáció |
| Márka | Foxboro |
| Modell | FBM241C |
| Alkatrészszám | P0914WM |
| Termék típusa | Csatorna-izolált diszkrét I/O modul |
| Rendszer | Foxboro I/A sorozat |
| Bemeneti csatornák | 8 |
| Kimeneti csatornák | 8 |
| Bemeneti típus | Lépjen kapcsolatba a Sense-szel |
| Vegye fel a kapcsolatot Wettinggel | 24 VDC ±15% |
| Kimenet típusa | Külső forrású diszkrét kimenet |
| Maximális alkalmazott kimeneti feszültség | 60 VDC |
| Maximális terhelési áram | 2 A |
| Szűrés / Visszapattanási idő | 0, 4, 8, 16 vagy 32 ms |
| Modul méretei | 102 × 45 × 104 mm |
| kb. Súly | 284 g |
| Felszerelés | Moduláris alaplap |
| Ellátás típusa | Automatizálási alkatrész |
A modul méretei és szerelési információi a Foxboro FBM241/b/c/d műszaki dokumentáción alapulnak.
A Foxboro FBM241C P0914WM a Foxboro I/A Series Compact 200 diszkrét I/O modulok családjába tartozik.
Úgy tervezték, hogy kompatibilis rendszerelemekkel működjön együtt, ideértve a megfelelő moduláris alaplapot, a végberendezést és a csatlakozókábelt. A pontos lezárási elrendezés a szükséges bemeneti és kimeneti konfigurációtól függ.
Csereegység megrendelése előtt az ügyfeleknek ellenőrizniük kell:
A Foxboro dokumentációja a P0914WM-et az FBM241c-hez társított cikkszámként azonosítja.
A modul olyan ipari vezérlőrendszerekhez készült, amelyek diszkrét terepi jelfelügyeletet és kapcsolást igényelnek.
Tipikus alkalmazások a következők:
A diszkrét bemenetek és kimenetek kombinációja alkalmassá teszi olyan alkalmazásokra, ahol ugyanazon a rendszeren belül terepi kontaktus-felügyeletre és diszkrét vezérlőjelekre van szükség.

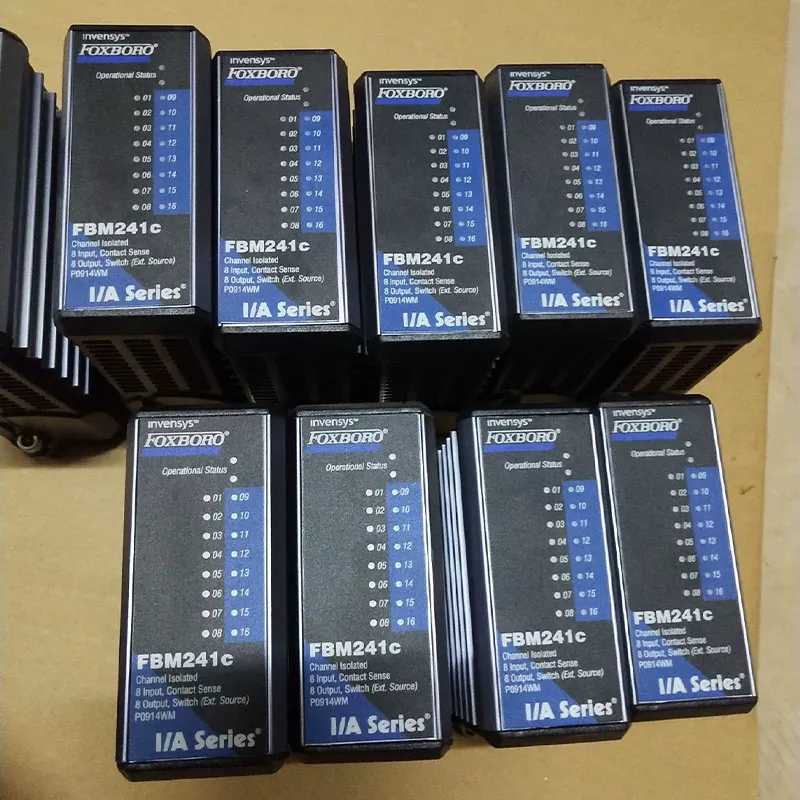

A Foxboro FBM241C P0914WM egy csatornaszigetelt diszkrét I/O modul 8 bemeneti csatornával és 8 kimeneti csatornával a kompatibilis Foxboro vezérlőrendszerekhez.
8 különálló bemeneti csatornát és 8 különálló kimeneti csatornát biztosít.
A bemeneti csatornák érintésérzékelést használnak 24 VDC kontaktus nedvesítéssel. A nyitott és zárt érintkezési állapotok észlelésére tervezték.
A külső forrású diszkrét kimenetek akár 60 VDC alkalmazott feszültséget és legfeljebb 2 A terhelőáramot támogatnak, a vonatkozó lezárási konfigurációtól és rendszerkövetelményektől függően.
Igen. A modul csatornaleválasztást biztosít az I/O csatornák, valamint a csatornák és a föld között.
A P0914WM a Foxboro FBM241C modulhoz tartozó cikkszám. A Foxboro dokumentációja az FBM241c-t tartalmazza P0914WM cikkszámmal.
