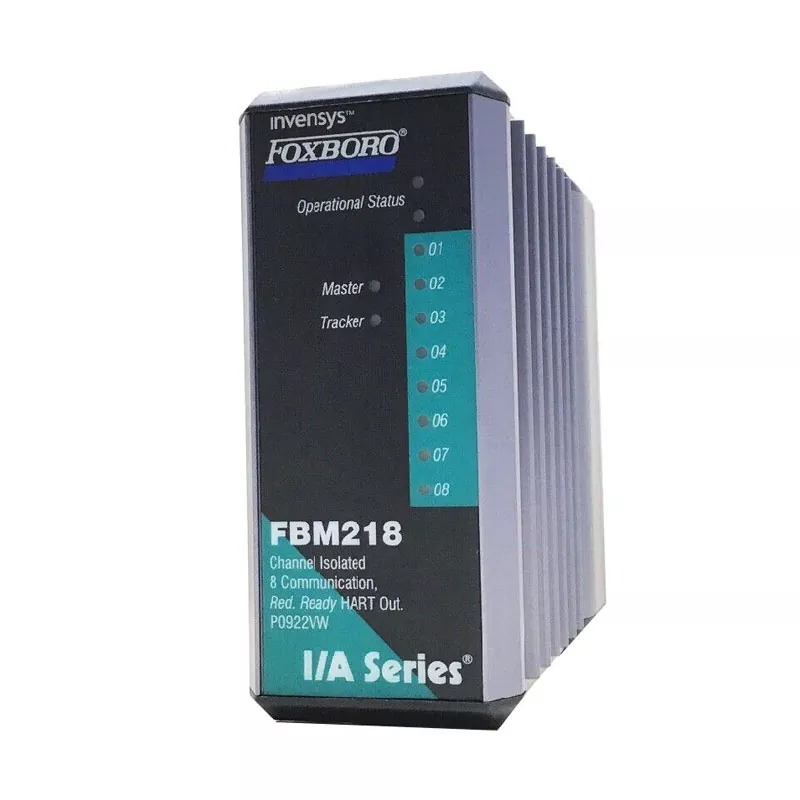

Foxboro FBM218 P0922VW

A Yueyang Tongtu a Foxboro FBM218 P0922VW-t szállítja, hogy ésszerűsítse a digitális terepi eszközök integrációját a Foxboro DCS architektúrákon belül. Redundáns vagy egyfejes H1 interfészként tervezve, egyetlen csavart érpárú kábelszerkezeten keresztül irányítja a folyamatváltozókat, az állapotdiagnosztikát és az eszközkonfigurációs adatokat a H1 terepi műszerek és a terepi vezérlőprocesszor (FCP) között.

Főbb műszaki képességek

• FOUNDATION Fieldbus H1 szabvány megfelelősége: A Foxboro FBM218 P0922VW megfelel az IEC 61158-2 fizikai réteg szabványnak, és 31,25 kbit/s kommunikációs sebességgel működik
• 8 csatornás terepi interfész kapacitás: Támogatja a többcsepp topológiát, lehetővé téve több H1 intelligens terepi műszer csatlakoztatását szegmensenként a terepi energiafogyasztástól és a kábelhossztól függően.
• Buszjelvonal-diagnosztika: Folyamatosan figyeli a terepi busz feszültségszintjeit, a jelgyengülést és a buszkommunikációs hibákat, hogy a jelvesztés előtt azonosítsa a kábel romlását.
• I/A sorozatú hátlapi integráció: szabványos Foxboro alaplapokhoz (200-as sorozat) csatlakoztatható a közvetlen energiaelosztáshoz és a nagy sebességű HDLC kommunikációhoz a vezérlőprocesszorral.
• Veszélyes területekkel való kompatibilitás: Támogatja a gyújtószikramentes (IS) terepi vezetékezési topológiákat, ha megfelelő terepi busz tápegységgel és sorompóval párosítják.

Műszaki előírások

Rendszerarchitektúra és huzalozási irányelvek

Alaplap és tápegység kiválasztása

Győződjön meg arról, hogy a Foxboro FBM218 P0922VW egy kompatibilis 200-as sorozatú alaplemezre (például P0926KE vagy P0926HM) van telepítve, redundáns tápegység konfigurációval.

Szegmenslezáró konfiguráció

Minden H1 terepi busz szegmensnek pontosan két terepi busz-lezáróra van szüksége (egy a tápkondicionáló/modul végén, egy a legtávolabbi terepi eszközön), hogy megakadályozza a jel visszaverődését.

Kábelelválasztási szabványok

Használjon árnyékolt, csavart érpárú kábelt (A típusú terepibusz-kábel, 0,8 mm² / AWG18). A kommunikációs vezetékeket külön kábeltálcákban vezesse el a nagyfeszültségű váltakozó áramú vezetékektől legalább 100 mm távolságra.

Minőségbiztosítási szolgáltatások

A Yueyang Tongtu a Foxboro, Allen Bradley, Siemens és más automatizálási platformok ipari automatizálási komponenseinek beszerzésére és szállítására specializálódott üzemkarbantartási és rendszerintegrációs projektekhez.

• Fizikai és hardverellenőrzés: A modellszámokat, a sorozatszámokat és a hardververziós betűjeleket (P0922VW) a szállítás előtt ellenőrizzük. A csatlakozók, a vezetősínek és a NYÁK-ház fizikai ellenőrzésen esnek át.
• ESD védőcsomagolás: Az összes egységet antisztatikus ESD tasakokban szállítjuk, egyedi hab ütésvédelemmel a biztonságos nemzetközi szállítás érdekében.
• Kereskedelmi támogatás és árajánlatok: Raktárkészlet elérhetősége, hivatalos árajánlatok, adatkészletek és tömeges beszerzési lehetőségek a Yueyang Tongtu közvetlen kérésére biztosítottak.
• Fizetési és kézbesítési lehetőségek: A nemzetközi expressz szállítást a DHL, a FedEx és a UPS kezeli. Az utánvétes (COD) feltételek a kijelölt logisztikai ügynökökön keresztül érhetők el.

GYIK

K: Mi a pontos különbség a Foxboro FBM218 P0922VW és más szabványos analóg I/O modulok, például az FBM201 között?

V: Az FBM201 egy 4-20 mA-es analóg bemeneti modul hagyományos pont-pont analóg eszközökhöz. Az FBM218 P0922VW egy digitális FOUNDATION Fieldbus H1 interfész modul, amely többváltozós digitális kommunikációt, diagnosztikát és konfigurációs adatokat kezel a H1 terepi műszerekről.

K: Az FBM218 P0922VW közvetlen tápellátást biztosít a terepibusz-eszközök számára?

V: Nem. Az FBM218 kommunikációs jeleket dolgoz fel. A terepi eszközök tápellátását dedikált terepibusz-tápfeszültség-kondicionálókon és a terepibusz-szegmenshez csatlakoztatott tápegységeken keresztül kell biztosítani.

K: Az FBM218 P0922VW üzem közben cserélhető a rendszer működése közben?

V: Igen, a modul támogatja a tápfeszültség alatti eltávolítást és behelyezést (RIUP) a szabványos Foxboro 200 sorozatú alaplemezeken anélkül, hogy megzavarná az ugyanazon az alaplemezen lévő szomszédos működési modulokat.
