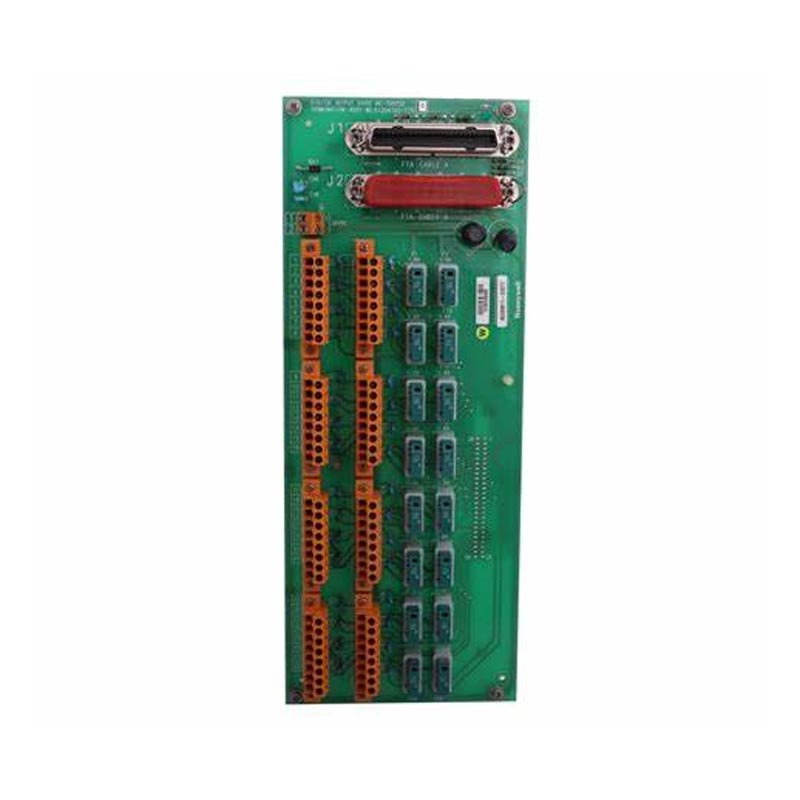

Honeywell MC-TDOY22

A Yueyang Tongtu 51204162-175 cikkszámú Honeywell MC-TDOY22-t szállít, egy 32 csatornás digitális kimeneti mezőzáró szerelvényt (FTA), amelyet a Honeywell elosztott vezérlőrendszer I/O konfigurációival használnak. Ez biztosítja a terepi interfészt a kompatibilis I/O processzor és a digitális terepi eszközök között, beleértve a mágnesszelepeket, reléket, jelzőket, riasztásokat és egyéb be-/kikapcsoló elemeket.

A szerelvény 32 leválasztott digitális kimeneti csatornát biztosít, amelyek mindegyike 500 mA-ig támogat 24 V DC terhelést 15–30 V DC terhelési feszültségtartományon belül. Kimeneti meghajtói optikailag el vannak választva a PM/APM/HPM közöstől, míg a konform bevonatú kialakítás további védelmet nyújt az elektronikai alkatrészek számára igényes ipari környezetben.

A karbantartási és csereprojekteknél fontos a pontos modell- és cikkszám azonosítás. A Yueyang Tongtu támogatja a Honeywell DCS modulok beszerzését, beleértve a már nem gyártott és nehezen beszerezhető automatizálási alkatrészeket is, a termék elérhetőségével, állapotával, mennyiségével és szállítási követelményeivel az adott megrendelésnek megfelelően.

Termékleírások

Modell	MC-TDOY22 Honeywell
Szerkezet	Moduláris
LD utasítás processzor	Kemény PLC
Hatalom	60W
Bemenet	4-20mA, 1-5V és 0-5V
Feszültség	24V DC
Súly	2 kg

Mi az a Honeywell MC-TDOY22?

A Honeywell MC-TDOY22 egy digitális kimeneti térlezáró egység, amelyet arra terveztek, hogy kompatibilis I/O processzort csatlakoztasson terepoldali digitális terhelésekkel. Egy elosztott vezérlőrendszerben az FTA biztosítja a fizikai lezárást és a jel interfészt, amely a be-/kikapcsolási parancsok átviteléhez szükséges a csatlakoztatott terepi eszközökhöz.

A szerelvény 32 elkülönített digitális kimeneti csatornát biztosít. Mindegyik csatorna 500 mA-ig képes 24 V DC terhelést támogatni a megadott 15–30 V DC terhelési feszültségtartományon belül. A kimeneti áramkörök és a közös PM/APM/HPM közötti optikai leválasztás segít elkülöníteni a terepi elektromos feltételeket a vezérlőoldali áramkörtől.

A konform bevonatú konstrukció olyan ipari környezetben is alkalmazható, ahol az elektronikai egységek nedvességnek, szennyeződésnek vagy más környezeti igénybevételnek lehetnek kitéve. A rendszer karbantartásához a modult a hozzá tartozó I/O processzorral és a meglévő Honeywell vezérlőrendszer konfigurációval együtt kell értékelni.

Kompatibilis Honeywell I/O rendszerekkel

Ez a szabadkereskedelmi megállapodás a Honeywell TDC 3000 / TPS Process Manager I/O konfigurációkhoz és az Experion PKS Series C (C300) rendszerekhez kapcsolódik, ha a megadott MU-PDOY22 vagy MC-PDOY22 I/O processzorral használják.

Csereprojektek esetén a kompatibilitást a meglévő rendszerkonfigurációból kell megerősíteni, nem pedig az FTA modellből. Rendelés előtt ellenőrizni kell az eredeti cikkszámot, a kapcsolódó I/O processzort, a rendszerplatformot, a terminál konfigurációt és a telepítési követelményeket.

A régebbi Honeywell vezérlőrendszereknél különösen hasznos a pontos cikkszám azonosítás, mert a karbantartási projektek olyan modulokat vagy berendezéseket foglalhatnak magukban, amelyek már évek óta működnek a területen.

Főbb műszaki jellemzők

32 csatornás digitális kimenet

The assembly provides 32 digital output channels in a Size-B FTA configuration, allowing multiple field devices to be connected through a single termination assembly.

Optikai leválasztás

A kimeneti meghajtók optikailag el vannak választva a közös PM/APM/HPM-től. Ez az elválasztás segít csökkenteni a terepi oldali áramkörök és a vezérlőrendszer oldala közötti elektromos zavarok hatását.

Egy az egyben I/O redundancia

A modul támogatja az egy-egy I/O redundanciát olyan vezérlőrendszer-konfigurációknál, ahol fontos a folyamatos működés és a csere rugalmassága.

Konformális bevonatú szerkezet

A konform bevonatú változat további védőréteget biztosít az elektronikai egységen, amely támogatja a használatát igényes ipari környezetben, ahol a nedvesség és a szennyeződés aggodalomra ad okot.

Helyi bekötési lehetőségek

A kompressziós típusú terminálokat terepi csatlakozásokhoz használják, a megfelelő FTA-elrendezésekhez pedig csavaros konfigurációk állnak rendelkezésre. A csere kiválasztásakor meg kell erősíteni a terminál konfigurációját a meglévő telepítéshez képest.

Rendszerintegráció

Az összeállítást úgy tervezték, hogy működjön a megadott MU-PDOY22 / MC-PDOY22 I/O processzorokkal és a megfelelő Honeywell vezérlőrendszer-konfigurációkkal. A processzor és a rendszerplatform megerősítése ezért fontos része a csereazonosításnak.

Alkalmazási forgatókönyvek

Mágnesszelepek

A digitális kimenetek mágnesszelepek kapcsolására használhatók folyamatvezérlő alkalmazásokban, beleértve a vegyi, petrolkémiai, finomítói és egyéb automatizált termelési rendszereket.

Relék és kontaktorok

A kimenetek kapcsolójeleket szolgáltathatnak relékhez, mágneskapcsolókhoz, motorvezérlő áramkörökhöz és egyéb terepi eszközökhöz, amelyek digitális be-/kikapcsolást igényelnek.

Jelzők és jelzőlámpák

A digitális kimeneti csatornák vezérelhetik az állapotjelzőket, a jelzőlámpákat és a riasztásjelző eszközöket, amelyek a berendezések vagy a folyamat körülményeinek közlésére szolgálnak.

Kürtök és riasztók

A szerelvény digitális riasztás jelzésére használható ipari vezérlőrendszerekben, ahol hang- vagy vizuális értesítésre van szükség.

Ipari aktuátorok

A digitális kimenetek az automatizált termelésben, folyamatkezelésben és berendezésvezérlő rendszerekben használt egyéb be- és kikapcsolt terepi aktuátorokat is vezérelhetnek.

Csere és beszerzési információk

Egy meglévő Honeywell szabadkereskedelmi megállapodás cseréjekor nem elegendő az általános terméktípus megfeleltetése. Megrendelés előtt ellenőrizni kell az eredeti modellt, a teljes cikkszámot, a kapcsolódó I/O processzort, a rendszerplatformot, a terminálkonfigurációt és a környezeti követelményeket.

Az 51204162-175-ös szám esetén az ügyfelek megadhatják az eredeti berendezésre vonatkozó információkat a szükséges mennyiséggel, a termék állapotával és a szállítási célállomással együtt. Ez lehetővé teszi a Yueyang Tongtu számára, hogy ellenőrizze a rendelkezésre álló készletet, és meghatározza, hogy a megadott komponens megfelel-e a megadott követelményeknek.

Ez a beszerzési folyamat különösen hasznos a régebbi DCS-telepítéseknél, a megszűnt vezérlőrendszer hardvereknél, rendszerkarbantartási projekteknél és olyan alkalmazásoknál, ahol pontos cserealkatrészre van szükség.

Megfelelés és védelem

A -175-ös verzió a CE-kompatibilis változat. A konform bevonatú konstrukció további védelmet nyújt az elektronikus szerelvények számára ipari üzemi környezetben.

A kimeneti áramkör és a közös PM/APM/HPM közötti optikai leválasztás szintén elektromos elválasztást biztosít a terepi kimeneti áramkörök és a kapcsolódó vezérlőrendszer áramkörei között. A telepítésnek és a vezetékezésnek követnie kell a vonatkozó Honeywell dokumentációt és az adott vezérlőrendszer konfigurációjára vonatkozó elektromos követelményeket.

Gyakran Ismételt Kérdések

Mire használható az MC-TDOY22?

Ez egy digitális kimeneti mezőlezáró szerelvény, amely terepi interfészt biztosít a kompatibilis Honeywell I/O processzor és a digitális terepi eszközök között.

Melyik I/O processzor kompatibilis ezzel az FTA-val?

A megadott I/O processzorok a MU-PDOY22 és MC-PDOY22. A processzort és az FTA-t együtt kell ellenőrizni a rendszerkompatibilitás ellenőrzésekor.

TDC 3000 és Experion PKS C300 kompatibilis?

Az összeállítás a Honeywell TDC 3000 / TPS Process Manager I/O konfigurációkkal és Experion PKS Series C (C300) rendszerekkel használható, ha párosítva van a megfelelő I/O processzorral és rendszerkonfigurációval.

Hány kimeneti csatornát biztosít?

A szerelvény 32 elkülönített digitális kimeneti csatornát biztosít. Mindegyik csatorna 500 mA-ig támogat 24 V DC terhelést a megadott 15–30 V DC terhelési feszültségtartományon belül.

Milyen információkat kell megadnom a csere megrendelésekor?

Adja meg a teljes cikkszámot, a szükséges mennyiséget, a termék állapotára vonatkozó követelményeket, a meglévő rendszerre vagy I/O processzorra vonatkozó információkat és a szállítási célt. A modul eredeti címkéjének fényképe is segíthet a termék azonosításában.

Miért Yueyang Tongtu forrása?

20+ év tapasztalat

Ipari automatizálási termékek beszerzésében és nemzetközi szállításban szerzett tapasztalat.

Több márka készlet

A Honeywell és más jelentős ipari automatizálási márkák lefedettsége.

Modell azonosítás támogatása

Segítség a modellszámok, cikkszámok, rendszerinformációk és cserekövetelmények ellenőrzéséhez.

Automatizálási alkatrészek

Források támogatása a jelenlegi, megszűnt és nehezen beszerezhető DCS- és PLC-komponensekhez.

Nemzetközi kiszállítás

A szállítási megállapodások a mennyiség, a rendeltetési hely és a projekt követelményei szerint összehangolhatók.

Kérjen árajánlatot

A Honeywell MC-TDOY22 51204162-175 esetében küldje el nekünk a szükséges mennyiséget, a termék állapotára vonatkozó követelményeket, a szállítási célállomást és a rendelkezésre álló rendszerre vagy I/O processzorra vonatkozó információkat. A Yueyang Tongtu ellenőrizheti a termék elérhetőségét, és megadhatja a beszerzési és szállítási információkat a megerősített követelmények alapján.
