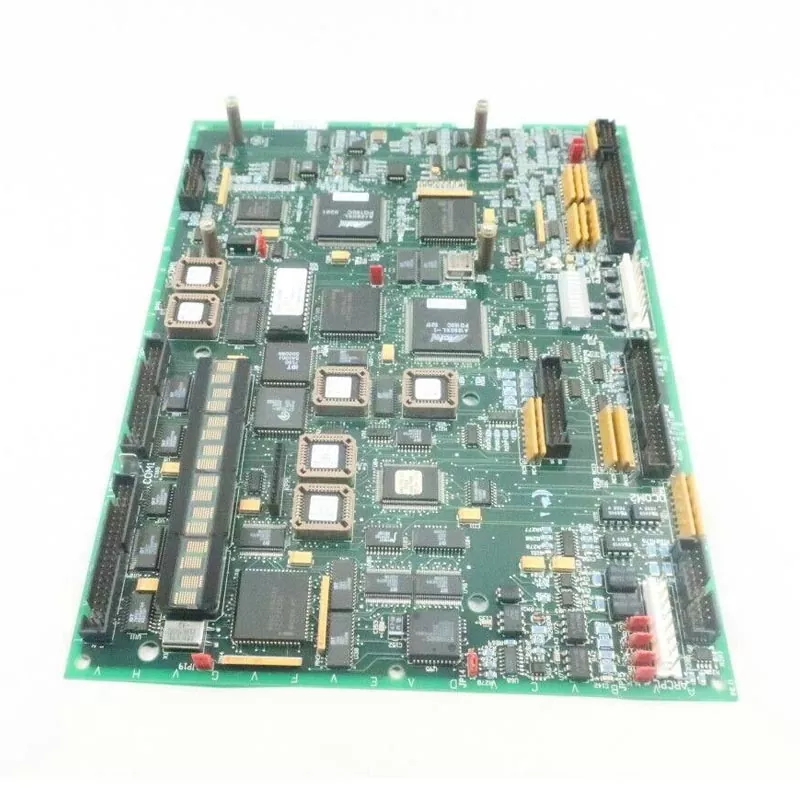

GE Fanuc DS200PCCAG5AC

A GE Fanuc DS200PCCAG5AC egy nagy teljesítményű PCCA teljesítményvezérlő kártya a GE Fanuc Mark V vezérlőrendszerben, amely az egység meghajtó áramkörének központi hubjaként működik.

Termék paraméter

Alapvető hardver és funkcionális jellemzők

1. Nagy lóerős (nagy LE) dedikált kivitel

Kifejezetten nagy teljesítményű alkalmazásokhoz konfigurált G5 hardververzió, amely támogatja a regeneratív/nem regeneratív hajtásmódokat 240–630 V DC armatúra feszültségtartományban.

Nincsenek fedélzeti blokkolók: Az összes pufferelem a külső rendszeregységekbe kerül áthelyezésre. Ez a G5 csoport szándékos tervezése – nem hiba. A fedélzeti zárak és csillapító áramkörök eltávolításával a teljesítménysűrűség és a hőelvezetés hatékonysága jelentősen javul a nagy teljesítményű SCR hídalkalmazásoknál.

2. SCR Power Bridge interfész

Nagyáramú SCR teljesítményhidakat hajt meg impulzustranszformátor-szigetelt kapujeleken keresztül, 1500 V RMS galvanikus leválasztást biztosítva az alacsony feszültségű vezérlőáramkörök és a nagyfeszültségű tápegységek között.

12 dugaszoló csatlakozó az előre és hátrafelé irányuló impulzusjelekhez, amelyek támogatják a teljes híd SCR topológiákat.

Interfész a DCFB-típusú tápkártyákkal, és támogatja a lábreaktorokat és a lábbiztosítékokat a precíz leágazó szintű túláramvédelem érdekében.

3. Rugalmas rendszerkonfiguráció

4 beépített jumper (JP1, JP2, WP3, WP4) a kártyacsoport számának, a rendszer feszültségtartományának, a kondenzátor működésének, a hídidőzítésnek és a feszültség visszacsatolásának konfigurálásához.

Biztosíték nélküli kialakítás: külső lábbiztosítékokra támaszkodik a túláramvédelem érdekében, olyan kialakítás, amely leegyszerűsíti a kártyacserét és csökkenti a karbantartási időt.

Kompatibilis a J, K és M típusú Mark V rack keretekkel; támogatja mind a független, mind a közös busztranszformátor konfigurációkat.

4. Diagnosztika és állapotfigyelés

LED-jelzők: PWR (Power), FAULT, TRIP – lehetővé teszi a gyors helyszíni állapotfelmérést.

Lapra szerelt tesztpontok a jelek ellenőrzéséhez (kapuimpulzusok, CT/VT visszacsatoló jelek) .

5. Környezetvédelmi és megbízhatósági tervezés

Konform bevonat a por, a nedvesség és a vegyi anyagok elleni védelem érdekében zord ipari környezetben.

Üzemi hőmérséklet: -20°C és +60°C között (standard ipari tartomány) .

Alacsony energiafogyasztás: ≤5 W a hátlapi tápellátásról.

Többrétegű PCB-kialakítás fokozott EMI-tűréssel.

Kommunikációs interfész és protokoll-kompatibilitás

1. Támogatja a felhasználói mikrovezérlőkkel és PLC berendezésekkel való interfészeket; A hardver interfészek RS-232 és RS-485 soros portokat tartalmaznak, amelyek egyidejűleg kompatibilisek az Ethernet és a vezeték nélküli kommunikációs módszerekkel.

2. Beépített támogatást nyújt több kommunikációs protokollhoz, beleértve a PLC-specifikus protokollokat, a Modbus-t, az I2C-t és az egyéni protokollokat, amelyek széleskörű kompatibilitást biztosítanak a különféle helyszíni automatizálási eszközökkel.

3. A felügyeleti és működési képernyőket a HMImaker konfigurációs szoftverrel fejlesztették ki, amely lehetővé teszi a grafikus interfészek gyors, kódmentes generálását.

Építészet és működési előnyök

1. Teljesen digitális hardvertervezés operációs rendszer nélkül, kiküszöbölve a rendszer összeomlásának kockázatát; az egység közvetlenül a működési interfészbe indul, így stabil megjelenítési teljesítményt biztosít.

2. Magas elektromágneses zavartűrés (EMI), így alkalmas szekrényekbe történő beépítésre magas EMI-környezetben, például erőművekben és vegyi feldolgozó műhelyekben.

3. A GE Fanuc DS200PCCAG5AC alacsony általános energiafogyasztást és gyors képernyő-frissítési gyakoriságot kínál; a pótalkatrészek cseréje nem igényel bonyolult, alacsony szintű rendszertelepítést vagy üzembe helyezést.

4. A kártya kettős funkciót lát el – kijelző és vezérlés –, és kritikus csatlakozási pontként szolgál a nagy teljesítményű áramellátó rendszerek számára, és a meghajtó áramkör nélkülözhetetlen központi elemeként működik.

Mark V rendszerkompatibilitási gyorstájékoztató

Alkalmazandó iparágak és működési feltételek

1. Energia, energia, valamint olaj és gáz

A Mark V rendszerek pótalkatrészeinek cseréje a generátorkészletekben és az elektromos berendezésekben; kijavítja az indítási/leállítási és a sebességszabályozási vezérlőhurkok hibáit.

2. Vegyi gyártás

Automatizálási egységek vegyipari gyártósorokhoz, technológiai berendezések felügyeletéhez és zárt hurkú hajtásvezérléshez.

3. Tengerészet

Automatizálási létesítmények offshore platformokhoz, kezelőberendezések folyamatfelügyeletéhez és meghajtó jelrelékhez.

4. Hagyományos gyártás

Hagyományos gyári automatizálási rendszerek utólagos felszerelése; kicseréli az azonos modell elöregedett vagy sérült tábláit a berendezés működésének helyreállítása érdekében.

Megjegyzés: A GE Fanuc DS200PCCAG5AC egy már nem forgalmazott hardveralkatrész; elsősorban meglévő örökölt rendszerek karbantartására szolgál, új projektek fejlesztéséhez nem ajánlott.

GYIK

1. kérdés: A GE Fanuc DS200PCCAG5AC közvetlenül felcserélhető egy szabványos PCCA kártyával?

V: Nem. Ez a modell egy dedikált nagy lóerős (High-HP) változat G5 hardververzióval. Maga a kártya nem integrálja a csillapító vagy csillapító alkatrészeket – ezeket külső rendszeregységekbe helyezik át a nagy teljesítményű alkalmazások szándékos tervezéseként. A szabványos verzióra (pl. G1/G2) történő közvetlen csere hardver- és rendszerhibákat eredményez.

A folytatás előtt: Győződjön meg arról, hogy a rendszerben vannak-e lábreaktorok és lábbiztosítékok telepítve. Győződjön meg arról, hogy a teljes hardverkonfiguráció megfelel a nagy teljesítményű G5 követelményeinek. Ha nem biztos benne, adja meg rendszere Mark V rack sorozatszámát, és mi segítünk az ellenőrzésben

2. kérdés: Melyek a tipikus helyszíni tünetek, amikor a tábla meghibásodik?

V: A gyakori hibatünetek a következők:

Az egység nem indul el, vagy rendellenes sebességszabályozást mutat

A meghajtó egység kiold az SCR híddal kapcsolatos hibakódokkal

Súlyos esetekben azonnali leállítási reteszelés lép működésbe

Fontos: Egyes hibák látensek – nem jelennek meg hibariasztások, és a jelzőfények normálisnak tűnhetnek. Ezek az esetek átfogó értékelést igényelnek a rendszer diagnosztikai adatain, beleértve a kapu impulzusjel ellenőrzését és a CT/VT visszacsatolás ellenőrzését a kártyára szerelt tesztpontokon. Ne hagyatkozzon kizárólag a LED-es jelzőfényekre a diagnózis során

3. kérdés: Milyen információkra van szükség ennek a pótalkatrésznek a megvásárlásához a teljes modellszámon kívül?

V: A kompatibilitás biztosítása érdekében a következőket javasoljuk:

Mark V rendszerverzió és firmware-verzió (ha ismert)

Az egység névleges teljesítménye és az armatúra feszültségtartománya

Rendszer állványkeret típusa (J, K vagy M)

Függetlenül attól, hogy az alkatrész teljes egységcserére vagy hibaelhárítási/mentési célokra szolgál

A tábla jelenlegi verziója (ha egy meglévő táblát cserél, kérjük, adja meg annak teljes modelljét és változatát)

Ez az információ segít ellenőrizni a kompatibilitást, és megelőzni a verzióeltérés okozta telepítési hibákat

4. kérdés: Milyen egyszerű ellenőrzéseket kell elvégezni a tábla átvétele után, de a helyszíni telepítés előtt?

V: Telepítés előtti ellenőrző lista:

5. kérdés: Ezt az áramköri lapot még gyártja az eredeti gyártó?

V: Nem. Ez a hardver egy már nem gyártott alkatrész. A GE már nem gyártja sorozatban a DS200PCCAG5ACB-t. A piaci elérhetőség elsősorban a meglévő készleten múlik.

Kiválasztási tanács: Az alkatrész beszerzésekor prioritást élvezzen a hardververzió-kompatibilitás (G5-ös verzió) és a rendszerkonfiguráció ellenőrzése, nehogy nem kompatibilis összetevőt vásároljon. Csak eredeti táblákat szállítunk hivatalos csatornákon keresztül, felújított vagy megmentett egységeket nem.

6. kérdés: Lehet-e üzem közben cserélni az alaplapot a rendszer működése közben?

V: Nem. A Mark V rendszereket nem PCCA-hardver éles beillesztésére tervezték. A kártya áram alá húzása károsíthatja az SCR interfészt vagy a hátlap csatlakozásait. Mindig teljesen áramtalanítsa a rendszert az eltávolítás vagy telepítés előtt.
