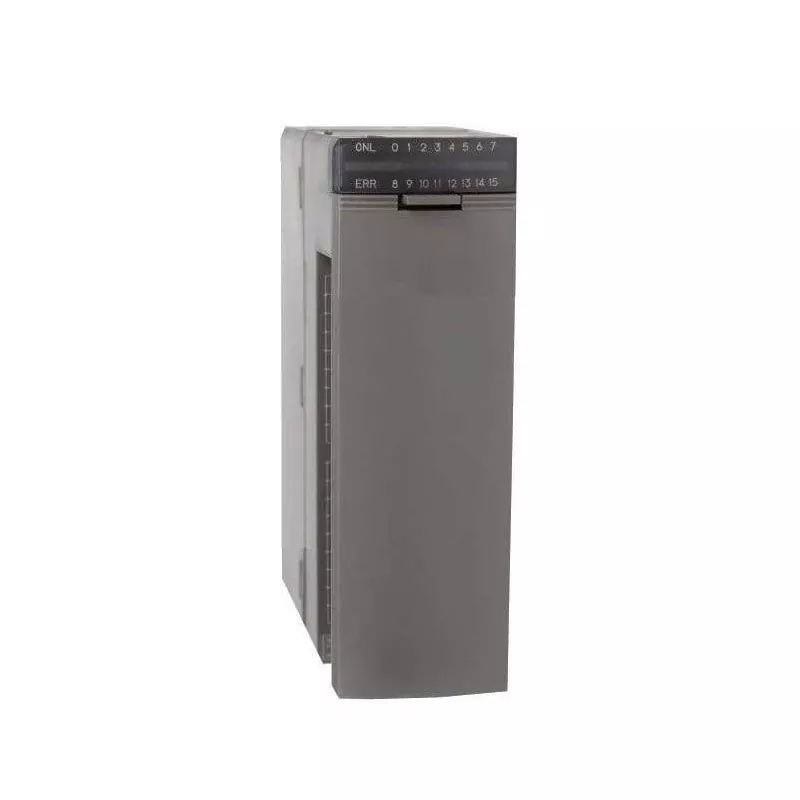

Fuji NP1X1606-W

A Fuji NP1X1606-W egy 16 pontos DC bemeneti bővítőmodul a MICREX-SX sorozatú PLC-hez. 24 VDC térjeleket fogad, és digitális bemeneti állapotot biztosít a CPU számára. A modult olyan központokban használják, ahol további bemeneti pontokra van szükség.

A Yueyang Tongtu ezt a modult ipari automatizálási alkatrészként szállítja. A vállalat készletet tart a Fuji MICREX-SX alkatrészekből, és támogatja a régebbi vagy már nem gyártott cikkszámok beszerzését. Szállítás előtti ellenőrzés és kompatibilitási visszaigazolás elérhető.

Termék azonosítás

Műszaki előírások

A fenti értékek a termékforrás által megadott információkon alapulnak. A részletes műszaki paramétereket, például az üzemi hőmérsékletet, a tárolási hőmérsékletet, a méreteket és a tömeget a Fuji Electric MICREX-SX hivatalos műszaki dokumentációjában találja. Ha rendelkezésre áll a hivatalos adatlap, akkor azt kell elsődleges referenciaként használni.

Műszaki forrás: Fuji Electric MICREX-SX sorozat dokumentációja és termék kézikönyve. Ahol eltérések vannak, a hivatalos gyártói adatok élveznek elsőbbséget.

Tervezés és hardver jellemzők

Az NP1X1606-W a MICREX-SX moduláris I/O rendszer része. A modul kompakt házat használ, hogy helyet takarítson meg a központban. A bővítő interfészen keresztül csatlakozik a rendszerhez, és csavaros kapcsokat biztosít a helyszíni vezetékekhez.

A bemeneti áramkör szabványos 24 VDC jeleket fogad érzékelőktől, kapcsolóktól és reléérintkezőktől. A körülbelül 10 ms válaszidő általános digitális bemeneti alkalmazásokhoz alkalmas.

Helyszíni karbantartás és hibaelhárítás

Rutin karbantartás

1. A szellőzőnyílásokat tartsa portól és törmeléktől mentesen. A felgyülemlett por csökkentheti a hőleadást, és az alkatrészek idő előtti öregedéséhez vezethet.
2. Check the screw terminals periodically. A vibráció és a hőciklus a csatlakozások meglazulását okozhatja idővel.
3. A bekötés után ellenőrizze, hogy a csatlakozófedél fel van-e szerelve. Az IP20 védettség a burkolat helyétől függ.

Gyakori hibaellenőrzések

Ha egy bemeneti pont nem regisztrál megfelelően:

1. Győződjön meg arról, hogy a terepi eszköz 24 V egyenfeszültséget szolgáltat a bemeneti terminálhoz.
2. Ellenőrizze a vezetékeket a sorkapocstól a modulig. A meglazult csavar vagy a vezetékszakadás gyakori ok.
3. Ellenőrizze a megfelelő csatorna bemenetjelző LED-jét. Ha a LED világít, de a CPU nem olvassa a jelet, a probléma a bővítési kommunikációban lehet.
4. Ha a LED nem világít, miközben a terepi jel jelen van, akkor a bemeneti pont megsérülhet, vagy a közös kapocs lecsatlakozhat.
5. Cserélje ki a helyszíni vezetékeket egy ismert működő bemeneti pontra. Ha a jel követi a terepi eszközt, akkor az eredeti bemeneti pont hibás.

Termékbizonyíték és ellenőrzés

A termékellenőrzés támogatása érdekében a következő tételeket lehet megadni vagy megerősíteni a szállítás előtt:

• Valós modulfotók (elöl, hátul, termináloldal)
• Névtábla és cikkszám fénykép
• Szállítás előtti ellenőrzési jegyzőkönyv
• Csomagolás állapota fotó

Ezen termékek elérhetősége az aktuális készlettől és a tételtől függ. Kérjük, hogy a megrendelés visszaigazolásakor kérje őket.

Szállítás előtti ellenőrzési ellenőrzőlista

Gyakran Ismételt Kérdések

1. kérdés: Hogyan győződhetek meg arról, hogy az NP1X1606-W kompatibilis a MICREX-SX rendszeremmel?

V: Adja meg a CPU modelljét és a meglévő modul fényképét. Szállítás előtt ellenőrizzük a bővítési felületet és a rendszerkonfigurációt.

2. kérdés: Mi a különbség a 7 mA-es bemeneti áram és a 35 mA-es alkalmazható jel között?

V: A 7 mA az a tipikus áram, amelyet a modul bemeneti áramköre vesz fel, amikor 24 V DC van rákapcsolva. A 35 mA a terepi jelforrás maximális névleges áramerőssége. Ezen értékek pontos jelentését a Fuji Electric hivatalos adatlapján kell megerősíteni.

3. kérdés: Ez a modul üzem közben cserélhető?

V: Az NP1X1606-W nem üzem közbeni cserére készült. A modul eltávolítása vagy behelyezése előtt a rendszer áramellátását ki kell kapcsolni, hogy elkerülje a károsodást.

4. kérdés: Mit kell ellenőriznem, ha egy bemeneti pont nem működik?

V: Először ellenőrizze, hogy a terepi jel jelen van a terminálon. Ezután ellenőrizze a vezetékeket és a bemenetjelzőt. Ha a LED világít, de a CPU nem olvassa a jelet, ellenőrizze a bővítési kommunikációt. Ha a LED nem világít, a bemeneti áramkör megsérülhet.

5. kérdés: Elérhető még az NP1X1606-W?

V: A rendelkezésre állás a gyártó aktuális gyártási állapotától és a forgalmazó készletétől függ. Kérjük, vegye fel velünk a kapcsolatot a szükséges mennyiség és szállítási hely megadásával, hogy ellenőrizhessük az aktuális beszerzési lehetőségeket.

6. kérdés: Használhatom ezt a modult egy másik Fuji PLC sorozattal?

V: Az NP1X1606-W a MICREX-SX sorozatra jellemző. Nem kompatibilis más Fuji PLC családokkal. A CPU modelljét megrendelés előtt vissza kell igazolni.

Beszállítói információ

A Yueyang Tongtu E-commerce Co., Ltd. több mint 20 éve szállít ipari automatizálási alkatrészeket. A vállalat a PLC-re, a DCS-re és a gépek felügyeleti rendszereire összpontosít, és készletet tart a Fuji MICREX-SX alkatrészekből.

• Üzleti kör: Ipari automatizálási alkatrészek, beleértve a PLC-modulokat, I/O-egységeket, DCS-rendszerelemeket és már nem gyártott vezérlőrendszer-alkatrészeket.
• Minőségellenőrzés: Szállítás előtt minden terméket ellenőriznek a cikkszám, a fizikai állapot és a csatlakozó épsége szempontjából. Harmadik fél általi ellenőrzés elfogadott.
