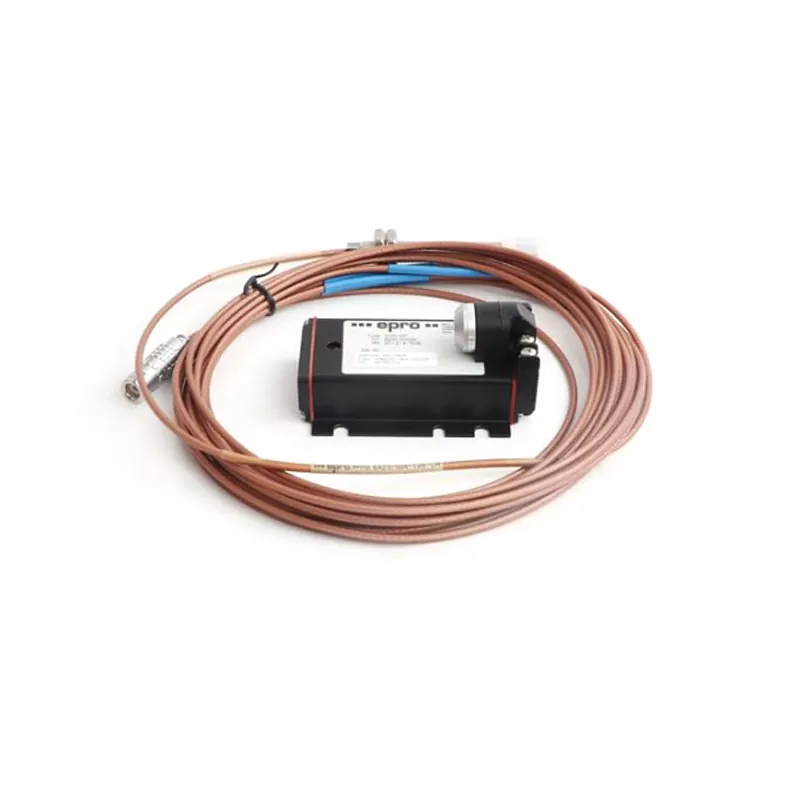

The EPRO PR6423/010-010 CON021 is a short-range, high-precision eddy current sensor probe from the EPRO PR6423 series. Kifejezetten az ipari TSI gépek állapotának felügyeletére tervezték, elsősorban a forgó gépek apró mechanikai elmozdulásai és rezgésváltozásai észlelésére szolgál.
|
Paraméter |
Specifikáció |
|
Termékmodell |
EPRO PR6423/010-010 CON021 |
|
Termék típusa |
Örvényáram elmozdulás érzékelő / szonda |
|
Érzékelési elv |
Induktív örvényáram, érintésmentes mérés |
|
Tipp átmérője |
8 mm |
|
Lineáris mérési tartomány |
2,0 mm (80 miles) teljes skála |
|
Statikus mérési ablak |
±1,0 mm (lineáris tartományon belül középen) |
|
Javasolt kezdeti légrés |
0,5 mm (20 mil) |
|
Névleges rés (tartomány közepe) |
1,5 mm |
|
Érzékenység (léptéktényező) |
8 V/mm (203,2 mV/mil) ±5% @ 0–45°C |
|
Linearitási eltérés (legjobban illeszkedő egyenes) |
±0,025 mm (±1 mil) @ 0-45°C |
|
Frekvenciaválasz |
DC – 10 kHz (-3 dB) |
|
Szerelési menet |
M10 × 1 (szabvány a PR6423 sorozathoz) |
|
Szonda hegyének anyaga |
PEEK (poliéter-éter keton) |
|
Ház anyaga |
Rozsdamentes acél |
|
Kábel szigetelés |
PTFE (teflon) |
|
Integrált kábelhossz |
1,0 méter (rögzített, hosszabbító kábel nélkül nem hosszabbítható) |
|
Célanyag |
Ferromágneses acél (42CrMo4 / AISI 4140) |
|
Minimális céltengely átmérő |
25 mm (0,79 hüvelyk) |
|
Üzemi hőmérséklet (szonda) |
-35°C és +180°C között |
|
Üzemi hőmérséklet (kábel) |
-35°C és +150°C között |
|
Védelmi osztály |
IP66 |
|
Megfelelőségi szabványok |
API 670, DIN 45670, ISO 10817-1 |
Magas Q-tényezős induktív tekercset tartalmaz; ez a központi elem biztosítja a pontos észlelést, és közvetlenül meghatározza a szonda érzékenységét és hosszú távú működési stabilitását.
A tekercs magas hőmérsékletű műszaki műanyagba vagy kerámiába van zárva, amely hő- és öregedésállóságot kínál, amely alkalmas a folyamatos magas hőmérsékletű működésre.
Kábel konfiguráció
A pigtail kábel magas hőmérsékletnek ellenálló fluoroplast (FEP) szigetelést használ, amely képes ellenállni a csapágyház hőjének, és kiküszöböli az olyan problémákat, mint az öregedés vagy a szabványos kábelek károsodása.
A szonda és a kábel közötti csatlakozási pont professzionális feszültségmentesítéssel rendelkezik, amely megakadályozza a kábelezés vagy a berendezés vibrációja által okozott belső vezetékszakadást, így alkalmas összetett telepítési környezetekhez.
Energiaipar: A csapágy vibrációjának és axiális elmozdulásának online nyomon követése gőzturbinákban és generátoregységekben.
Vegyi anyagok és olaj/gáz: Forgó berendezések, például kompresszorok, ventilátorok és szivattyúk állapotának felügyelete.
Nehézgyártás: Valós idejű adatgyűjtés a nagyméretű ipari forgóberendezések apró alakváltozásairól és rezgésállapotairól.
Rendszertanúsítás: A szállítás és a kiválasztás szigorúan betartja az ISO9001 nemzetközi minőségirányítási szabványokat; Minden termék professzionális próbapadi tesztelésen esik át, és kiváló szigetelési teljesítményt mutat.
Biztonsági tanúsítvány: Megfelel az EU CE-irányelveinek és az észak-amerikai UL/cUL biztonsági szabványoknak; megfelel az elektromos biztonsági követelményeknek a megfelelő használathoz hazai és nemzetközi projektekben egyaránt.
Minőségellenőrzés: Törvényes beszállítóként a Yueyang Tongtu csak eredeti, eredeti termékeket kínál, felújított vagy módosított termékeket nem. Támogatjuk a minőségellenőrzést a berendezések biztonságos működésének biztosítása érdekében.
V: A szonda kompatibilis a főbb TSI turbinafigyelő platformokkal, beleértve az EPRO MMS 6000, MMS 3000 és Emerson AMS 6500 rendszereket. Széles körben használják gőzturbinák, gázturbinák, kompresszorok és nagy szivattyúk rezgésének és axiális helyzetének megfigyelésére. A megfelelő jelkondicionálás érdekében a szondát EPRO CON021 vagy CON031 jelátalakítóval kell párosítani.
V: Igen. A szondatest -35°C és +180°C közötti folyamatos működésre, a PTFE-szigetelésű kábel pedig +150°C-ra van besorolva. A PEEK szondacsúcs kiváló hő- és vegyszerállóságot biztosít. A rozsdamentes acél házzal és az IP66-os védelemmel együtt az érzékelő alkalmas hosszú távú telepítésre a gőzturbinák zord, magas hőmérsékletű csapágyházas környezetében.
V: A Yueyang Tongtu által szállított összes EPRO PR6423/010-010 CON021 szonda vadonatúj, eredeti egység, amelyet hivatalos csatornákon szereztek be – soha nem szétszerelve, felújítva vagy módosítva. We verify each unit through visual inspection, electrical testing, and serial number traceability. Megmentett vagy módosított berendezéseket nem szállítunk.
V: Igen. Kész készletet tartunk fenn az ügyfelek igényeinek kielégítésére, a kis léptékű sürgős karbantartási beszerzésektől a mérnöki projektek nagy volumenű megrendeléséig. A szállítási terveket a rendelési követelmények alapján személyre szabhatjuk, hogy biztosítsuk a projekt ütemezésének betartását.
