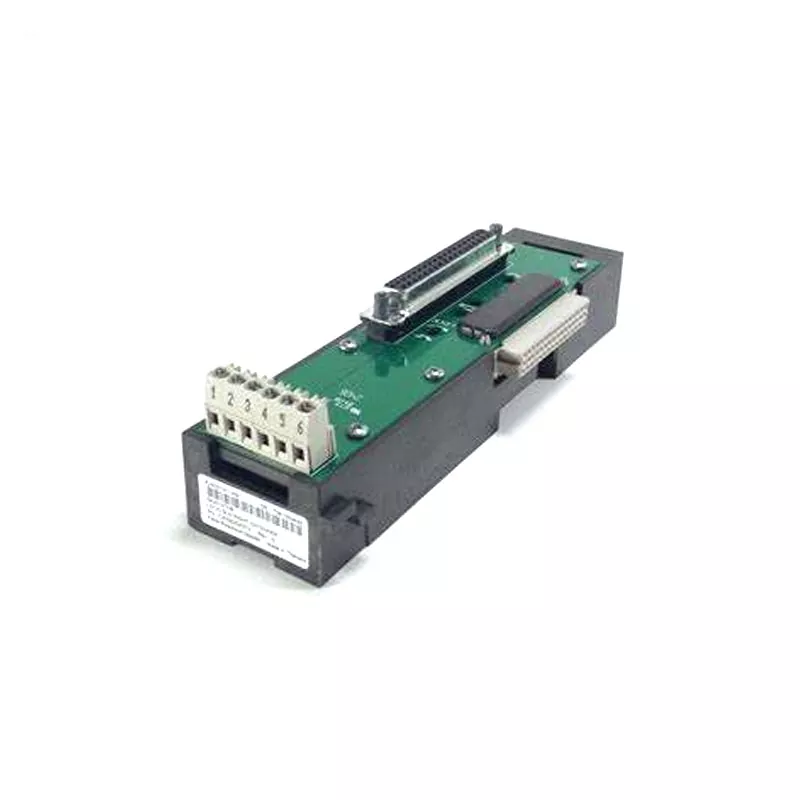

Emerson KJ4010X1-BG1 12P0830X062

A Yueyang Tongtu által szállított Emerson KJ4010X1-BG1 12P0830X062 a DeltaV M-sorozatú I/O alrendszerhez tartozik, és vivőmodulként működik. Nem végez jelátalakítást vagy logikai feldolgozást; feladata, hogy fenntartsa a LocalBus elektromos és mechanikus kapcsolatát, mind az adatot, mind az áramot a bal vivőről a jobb vivőre továbbítva.

Erre a modulra általában akkor van szükség, ha egy meglévő DeltaV rackből kifogytak az I/O nyílások, és további hordozókra van szükség további I/O modulok befogadásához. Az Emerson KJ4010X1-BG1 12P0830X062 megfelelő foglalatba történő telepítésével a LocalBus kiterjesztésre kerül az új al-rack-re, lehetővé téve a további I/O modulok ugyanazon vezérlő által történő kezelését.

Termékjellemzők

Kapacitásbővítés vezérlőcsere nélkül

Ha ezt a modult használja az I/O kapacitás növelésére, a DeltaV vezérlő változatlan marad, és a rendszerkonfiguráció nem igényel teljes letöltést.

Veszélyes terület tanúsítása

A modul ATEX Zone 2, IECEx, FM Class I Division 2, CSA és UKEX tanúsítvánnyal rendelkezik. Közvetlenül beépíthető gyúlékony gázokkal vagy porral rendelkező ipari telephelyekre, mint például finomítók, vegyi üzemek és földgázfeldolgozó létesítmények.

Széles hőmérsékleti tartomány

Az üzemi hőmérséklet tartománya –40°C és +70°C között van, így alkalmas kültéri szekrényekbe, nem légkondicionált helyiségekbe és extrém klímaviszonyok közé.

Szerszám nélküli telepítés

A modul beépülő kialakítást használ. Beilleszthető a hátlap vezetőnyílásaiba, amíg a retesz be nem kattan, és nincs szükség speciális szerszámokra.

Mechanikai robusztusság

A modul megfelel az ISA-S71.04-1985 Class G3 szabványnak a levegőben terjedő szennyeződésekkel szembeni ellenállás tekintetében, és ellenáll a 10 g ütésnek (félszinusz, 11 ms) és az 1 mm-es csúcs-csúcs rezgésnek.

Telepítési útmutató

Az Emerson KJ4010X1-BG1 12P0830X062 felszerelése vagy eltávolítása előtt a DeltaV rack tápellátását ki kell kapcsolni. A modult nem szabad behelyezni vagy kivenni, amíg a rendszer feszültség alatt van.

A telepítés lépései:

1. Győződjön meg arról, hogy a rendszer ki van kapcsolva, és a terület biztonságos.

2. Igazítsa a modult a hátlap vezetőnyílásaihoz, és nyomja be vízszintesen.

3. Helyezze be, amíg a reteszelő mechanizmus be nem kattan, és ellenőrizze, hogy a modul egy síkban van-e a szomszédos tartókkal, és biztonságosan rögzítve van-e.

A telepítés után nincs szükség kalibrációra vagy paraméterkonfigurációra, mivel a modul nem tartalmaz állítható komponenseket vagy a felhasználó által szervizelhető részeket.

Két fontos szempont, amit érdemes megjegyezni:

1. Ha eltávolítja a vivőmodulokat, miközben a rendszer áram alatt van, megszakítja a LocalBus folytonosságát, aminek következtében az összes alárendelt szolgáltató megszakítja a kommunikációt a vezérlővel.

2. A veszélyes területeken a burkolatok között keresztező LocalBus-kábeleknél a NEC- vagy az IEC-követelményeknek megfelelő vezetékvédelmet kell alkalmazni.

Kiválasztási útmutató

Az Emerson KJ4010X1-BG1 12P0830X062 megrendelése előtt ellenőrizze a következőket:

Tágulási irány

Ez a modell egy jobb oldali hosszabbító. Ha a rack-elrendezés bal oldali buszhosszabbítást igényel, más modellre van szükség. Megrendelés előtt ellenőrizze az állvány elrendezési rajzát.

A lánc teljes hossza

Adja hozzá az összes meglévő és javasolt hordozó szélességét, hogy megbizonyosodjon arról, hogy a teljes hossza nem haladja meg a 6,5 ​​métert. Ha a végösszeg meghaladja ezt a határt, fontolja meg a rendszer particionálását vagy egy másik vezérlő hozzáadását a lánchosszabbítók folytatása helyett.

Veszélyes terület besorolása

Győződjön meg arról, hogy a helyszín veszélyes terület besorolása megegyezik a modul tanúsítványaival. Ez a modul a 2. zónához és az I. osztályú 2. osztályhoz alkalmas. Nem engedélyezett a 0. vagy 1. zónában.

Energia költségvetés

A LocalBus 12,6 V egyenfeszültséget biztosít, maximum 8 A-en. Minden további hordozó és a hozzá tartozó I/O modulok növelik az energiafogyasztást. Számítsa ki az aktuális terhelést a bővítés előtt, hogy elegendő teljesítménytartalékot biztosítson.

A termék elérhetősége

Ez a modell megszűnt. Új projekteknél mérje fel, hogy a többletkészlet elegendő lesz-e a hosszú távú karbantartási igényekhez. A meglévő rendszerbővítésekhez vagy alkatrész-utánpótláshoz általában megfelelőek a raktárkészletek.

Műszaki előírások

Alkalmazási iparágak

Az Emerson KJ4010X1-BG1 12P0830X062-t olyan iparágakban használják, amelyek folyamatautomatizálást és rendszerbővítési képességet igényelnek:

Olaj és gáz: finomítók, földgázfeldolgozás, katalitikus krakkoló egységek

Vegyi és petrolkémiai: folyamathurkok a hőmérséklet, a nyomás és az áramlás szabályozásához

Áramtermelés: hőerőművek, gázturbinás erőművek, segédrendszer I/O bővítése

Víz- és szennyvízkezelés: folyamatvezérlés és reteszelés kommunális és ipari létesítményekhez

Gyártás és fémek: acélgyárak, bányászat és általános gyártás elosztott I/O igényekkel

GYIK

K: Ez a modell még gyártás alatt áll?

V: Nem. Az Emerson 2018. december 31-én leállította. A jelenlegi ellátás gyári többletből vagy tesztelt használt készletből származik.

K: Mi a különbség a bal és a jobb oldali hosszabbító között?

V: A jobb oldali bővítő (KJ4010X1-BG1) átadja a helyi buszt az aktuális vivőről a jobb oldali következő vivőre. A bal oldali hosszabbító átviszi a bal oldalra. Különböző fizikai csatlakozóirányzattal rendelkeznek, és nem használhatók felcserélhetően. Rendelés előtt erősítse meg az irányt.

K: Szükséges a modul kalibrálása vagy konfigurálása a telepítés után?

V: Nem. Ez egy passzív hardverbővítő, állítható alkatrészek nélkül, így nincs szükség kalibrációra vagy szoftverbeállításra.

K: Behelyezhető vagy eltávolítható a modul a rendszer működése közben?

V: Nem. A rendszert teljesen ki kell kapcsolni minden behelyezés vagy eltávolítás előtt. Az üzem közbeni csere megszakítja a LocalBus-t, és kommunikációs hibákat okozhat.

K: Mi történik, ha a százszorszép lánc hossza meghaladja a 6,5 ​​métert?

V: 6,5 méteren túl a jel integritása és időzítése nem garantálható, ami kommunikációs hibákhoz vagy modulkieséshez vezethet. Ez a korlát a busz elektromos hajtási képességéből adódik, és nem küszöbölhető ki további bővítők hozzáadásával.
