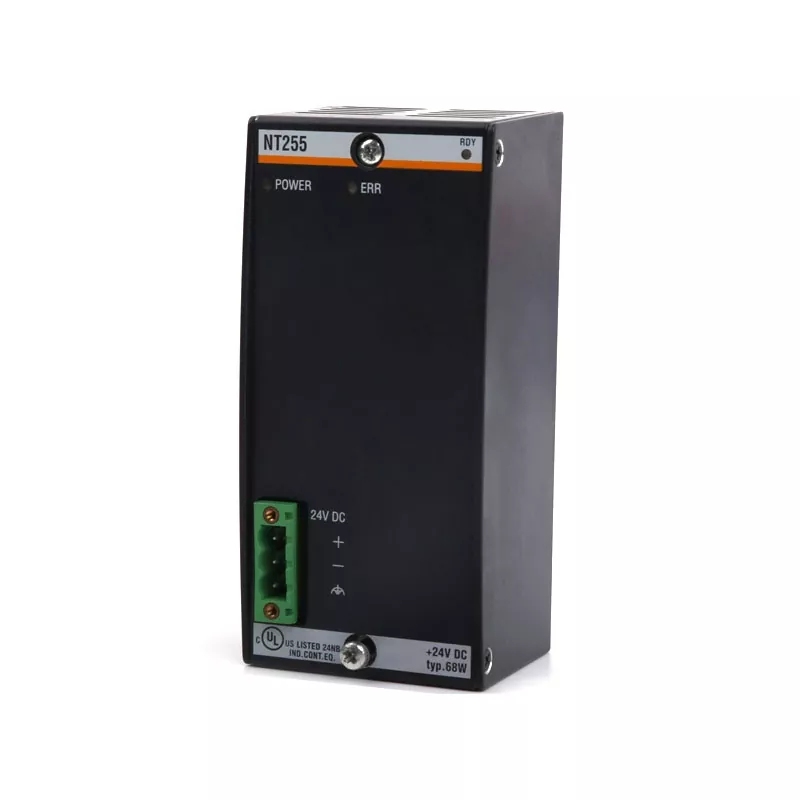

Bachmann NT255

A Bachmann NT255 egy Bachmann moduláris automatizálási rendszerekben használt tápegység modul. 18–34 V DC bemenettel és 45 W kimeneti teljesítménnyel biztosítja a CPU-k és a rendszer hátlapján keresztül csatlakoztatott egyéb modulok által igényelt üzemi feszültséget. Akár 55 W-ig áll rendelkezésre átmeneti csúcsterheléshez, míg a fő +5 V-os kimenet 6 A-ig támogat.

A modul +15 V és -15 V kimenetet is biztosít 0,5 A feszültséggel, valamint elektronikus fordított polaritás elleni védelemmel, bemeneti feszültség figyeléssel, galvanikus leválasztással, állapotjelzéssel és áramkimaradás jelzéssel. Csere vagy karbantartási projektek esetén a pontos modellt és alkatrészszámot össze kell hasonlítani a meglévő berendezéssel.

Termék azonosítás

Legfontosabb specifikációk

Tápegység funkció

A tápegység modul a Bachmann automatizálási rendszer belső áramellátási architektúrájának részét képezi. A bejövő DC tápot a CPU és a hátlapon keresztül telepített egyéb modulok által igényelt feszültségekké alakítja.

Az egység három kimeneti feszültségszintet biztosít: +5 V, +15 V és -15 V. A +5 V kimenet 6 A névleges, 8 A csúcskapacitással, míg a ±15 V kimenetek 0,5 A-t támogatnak. Ezek a kimenetek a csatlakoztatott rendszer hardverének ellátására szolgálnak, nem pedig általános célú külső egyenáramú tápegységként működnek.

Számos védelmi és felügyeleti funkció támogatja a rendszer megbízható működését. Az elektronikus fordított polaritás elleni védelem segít megelőzni a hibás bemeneti polaritásból adódó károsodást, míg a bemeneti feszültségfigyelés áramkimaradási üzenetet generálhat, ha a tápfeszültség a szükséges tartományon kívülre esik. A galvanikus leválasztás elválasztja a bemeneti, a rendszer- és a testáramkört.

Rendszerkompatibilitás

Ez a modul a Bachmann moduláris automatizálási architektúrájához készült, és a hátlaphoz csatlakoztatott rendszerelemekkel működik. Alkalmassága ezért inkább a teljes vezérlőrendszer konfigurációjától függ, nem pedig egyedül az elektromos jellemzőktől.

Csere kiválasztásakor ellenőrizni kell az eredeti modellt, a cikkszámot, a hátlap konfigurációját, a bemeneti tápellátást, a szükséges kimeneti kapacitást és a környezeti feltételeket. Ez különösen fontos régebbi automatizálási berendezések karbantartásakor, ahol a cserealkatrésznek meg kell felelnie egy bevált rendszerkonfigurációnak.

A modul eredeti címkéjén található információ általában a leghasznosabb kiindulópont. A pontos cikkszám megadása segíthet a szükséges alkatrész azonosításában, még mielőtt a rendelkezésre állás és a szállítási követelmények megerősítést nyernének.

NT255 és NT255 CC

A standard változat és az NT255 CC ColdClimate változat különböző működési környezetekhez érhető el. A standard egységet a 00031426-00 cikkszám azonosítja, míg a ColdClimate változat a 00031427-00-at használja.

Mindkét változat ugyanazt az alapvető tápegység funkciót és kimeneti konfigurációt biztosítja. A ColdClimate változat olyan alkalmazásokhoz készült, ahol alacsonyabb hőmérsékletet és környezeti feltételeket, például páralecsapódást kell figyelembe venni.

A helyes verziót az eredeti berendezés dokumentációjából, a modul azonosításából és a tényleges telepítési környezetből kell meghatározni, nem csupán a megjelenés alapján.

Alkalmazások

A Bachmann NT255-öt olyan Bachmann-alapú ipari automatizálási és vezérlőrendszerekben használják, ahol belső egyenáramra van szükség a CPU-khoz és más csatlakoztatott modulokhoz. Tipikus igények merülhetnek fel a rendszerkarbantartás, a berendezések javítása, a vezérlőrendszer bővítése és a kritikus alkatrészek előkészítése során.

A kiválasztásnak a teljes rendszerkonfiguráción kell alapulnia, nem csak a kimeneti teljesítményen. A csatlakoztatott modulokat, a hátlap elrendezését, a bejövő betáplálást, a környezeti feltételeket és a szükséges verziót mind figyelembe kell venni az alkalmasság megerősítésekor.

Rendelési információk

A beszerzéshez az ügyfelek megadhatják a teljes modell- vagy alkatrészszámot a szükséges mennyiséggel, a termék állapotára vonatkozó követelményekkel, az alkalmazási információkkal és a szállítási céllal.

A szabványos cikkszám 00031426-00. Ha a meglévő telepítés a ColdClimate verziót használja, a szükséges komponenst NT255 CC, 00031427-00 néven kell megerősíteni.

Az eredeti azonosító adatok megadása a beszerzési folyamat elején segít csökkenteni a modellkiválasztási hibákat, és hatékonyabban ellenőrizheti a rendelkezésre állást, az állapotot, a mennyiséget és a szállítási követelményeket.

Gyakran Ismételt Kérdések

Mi az a Bachmann NT255?

A Bachmann moduláris automatizálási rendszerek tápegysége, amely biztosítja a CPU és más, a hátlapra csatlakoztatott modulok által igényelt belső tápfeszültséget.

Mekkora a bemeneti feszültség tartománya?

A megadott bemeneti feszültségtartomány 18–34 V DC.

Melyek a fő teljesítményértékelések?

A modul +5 V-ot biztosít 6 A-en, 8 A-es csúcsteljesítményt, valamint +15 V-ot és -15 V-ot 0,5 A-nél. A névleges kimeneti teljesítmény 45 W, ideiglenes csúcsterhelés esetén akár 55 W is elérhető.

Mi a különbség a normál és a ColdClimate verzió között?

A szabványos verziót a 00031426-00, míg a ColdClimate verziót a 00031427-00 azonosítja. Ez utóbbi olyan létesítményekhez készült, ahol alacsonyabb hőmérsékletet és a kondenzációval összefüggő környezeti feltételeket kell figyelembe venni.

Milyen információk szükségesek a csereajánlathoz?

Az eredeti cikkszám a leghasznosabb hivatkozás. A mennyiség, a termékállapot-követelmények, a meglévő rendszerinformációk és a szállítási rendeltetési hely szintén megadható a rendelkezésre állás és a beszerzési ellenőrzés támogatására.

Kérjen árajánlatot

A 00031426-00 vagy a 00031427-00 számra van szüksége egy meglévő Bachmann automatizálási rendszerhez? Küldje el nekünk az eredeti cikkszámot, a szükséges mennyiséget, a termék állapotára vonatkozó követelményeket és a szállítási célt. A Yueyang Tongtu ellenőrizheti a rendelkezésre álló készletet, és az Ön igényei alapján megadhatja a beszerzési és szállítási információkat.
