A Yueyang Tongtu által biztosított Allen-Bradley 1794-IT9 egy nagy sűrűségű, 8 csatornás izolált analóg bemeneti modul a Rockwell Automation FLEX™ I/O rendszeren belül. Speciálisan az ultragyenge jelek elsodródás nélküli rögzítésére tervezték, jelet biztosít a magas hőmérsékletű folyamatkörnyezetek és az olyan ipari vezérlők között, mint a ControlLogix, CompactLogix vagy SLC 500 rendszerek.
Közvetlenül csatlakoztatható J, K, T, E, R, S, B és N típusú hőelemekhez, miközben a tartományon belüli közvetlen millivoltos bemeneteket is kezeli.
A beépített csatorna-csatorna leválasztás megakadályozza a földhurkokat, és segít csökkenteni az elektromos zaj és a földelési problémák által okozott jelinstabilitást.
A mikrovoltos hőmérséklet-érzékelő változásait precíz, 16 bites digitális jelekké alakítja, garantálva a folyamat pontos megfigyelését.
Belső hideg-csomópont kompenzációval rendelkezik a nagy mérési pontosság megőrzése érdekében a kapcsolószekrény ingadozó környezeti hőmérsékletei mellett is.
Zökkenőmentesen felszerelhető a szabványos 1794-es terminálalapegységekre (TBU), és FLEX I/O hálózati adaptereken (pl. 1794-AENT) keresztül kommunikál EtherNet/IP, ControlNet vagy DeviceNet hálózaton keresztül.
|
Funkció / Paraméter |
Műszaki előírás |
|
Modellszám |
Allen-Bradley 1794-IT9 |
|
Termék típusa |
Elszigetelt hőelem / Millivolt bemeneti modul |
|
Rendszer sorozat |
1794 FLEX™ I/O rendszer |
|
Bemenetek száma |
8 elkülönített csatorna |
|
Beviteli tartományok |
Hőelem: J, K, T, E, R, S, B, N típusok / |
|
Szerelési formátum |
DIN-sínre szerelés (1794-es csatlakozóaljzaton keresztül) |
|
Hálózati támogatás |
EtherNet/IP, ControlNet, DeviceNet (adapterfüggő) |
|
Tanúsítványok |
CE-jelölésű, UL listás, CSA, C-Tick |
A zökkenőmentes üzembe helyezés és a rendelési hibák elkerülése érdekében párosítsa az Allen-Bradley 1794-IT9-et a megfelelő terminálalapegységgel (TBU) és adapterrel:
• 1794-TB3T: Hőelemes bemenetekhez ajánlott; beépített hideg junction kompenzációs (CJC) kapcsokat biztosít.
• 1794-TB3G: Alkalmas földelt érzékelőalkalmazásokhoz, amelyek kiterjesztett földelési pontokat igényelnek.

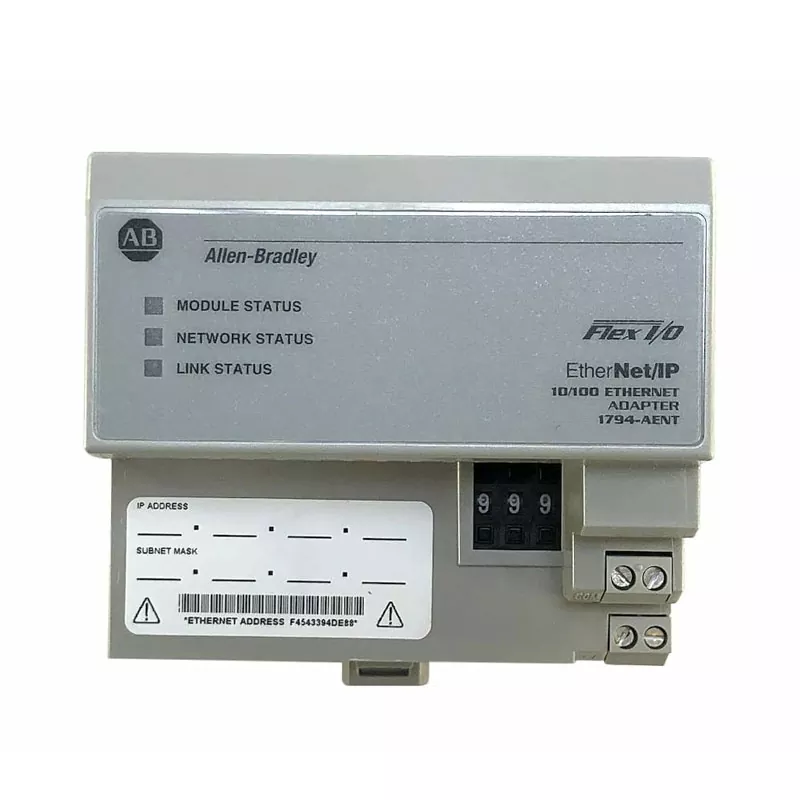

• 1794-AENT / 1794-AENTR: Két-/egyportos EtherNet/IP ipari hálózatokhoz.
• 1794-ACN15 / 1794-ACNR15: ControlNet architektúrához.
• 1794-ADN: DeviceNet terepibusz-rendszerekhez.
Petrolkémia és olaj/gáz: Valós idejű hőmérséklet-figyelés reakcióedényeknél, krakkoló kemencéknél és szállítócsöveknél az üzembiztonság fenntartása érdekében.
Áramtermelés és energiaelosztás: A turbinacsapágyak hőmérsékletének, a kazán gőzállapotának és a transzformátor fűtésének precíz felügyelete.
Fémfeldolgozás és kohászat: Hőmérsékletkövetés hőkezelő kemencékben, izzítósorokban és folyamatos öntőrendszerekben.
Diszkrét gyártás és autóipar: Automatikus folyamatfűtés, hőkeményítő sütők és klímaszabályozott összeszerelő sorok.
Ne használjon szabványos 2 vezetékes csatlakozóaljzatokat (például 1794-TB2); a 1794-IT9 3 vezetékes vagy speciális CJC-vel felszerelt alapegységet (például 1794-TB3T) igényel a pontos működéshez.
A hőelem hosszabbító vezetékeit különálló, árnyékolt vezetékekben vezesse távol a nagyfeszültségű vezetékektől legalább a jeltorzulás elkerülése érdekében.
Bár a FLEX I/O támogatja a RIUP (Removal and Insertion Under Power) funkciót, az 1794-IT9 telepítése előtt győződjön meg arról, hogy a terminál alapkulcskapcsolója 3-as állásban van.
1. Eredeti garancia: Törvényes, ellenőrzött szállítási csatornákon keresztül, elérhető termékdokumentációval és nyomon követhető szállítási nyilvántartással – nulla felújított vagy hamisított alkatrész.
2. Szállítás előtti ellenőrzés: Feladás előtt minden egység vizuális ellenőrzésen, tűs integritásellenőrzésen és antisztatikus ESD-csomagoláson esik át.
3. Technikai integráció támogatása: Ingyenes útmutatás a modul hardverkonfigurációjához, az I/O-leképezéshez és a kommunikációs beállításhoz Rockwell Automation platformokhoz (ControlLogix, CompactLogix és SLC 500).
V: Az 1794-IT9 hőelemekre és csatorna leválasztású bemenetekre specializálódott, így ideális magas hőmérsékletű és gyenge millivoltos alkalmazásokhoz. Az 1794-IRT8 viszont egy olyan kombinált modul, amely az RTD-t (ellenállási hőmérséklet-érzékelő) és a hőelemes érzékelőket is kezeli nem leválasztott csatornákon.
V: Igen. Míg a modul FLEX I/O alapra van felszerelve, SLC 500 rendszerekhez csatlakozik egy 1747-SN RIO Scanner modulon vagy egy EtherNet/IP adapteren (1794-AENT) keresztül, amely a modern PLC architektúrákhoz kapcsolódik.
V: Először ellenőrizze, hogy 1794-TB3T csatlakozóaljzatot használ-e megfelelően vezetékes hidegátmenet-kompenzációs (CJC) érzékelőkkel. Másodszor, ellenőrizze, hogy az érzékelő árnyékolása egyetlen ponton földelve van-e, és el van-e szigetelve a tápvezetékektől
